Tecnologie degli UPS
Didattica estratta dai cataloghi della società DKC Europe Srl
Per fare fronte alle situazioni di pericolo derivanti dalle perturbazione della rete elettrica la soluzione più affidabile consiste nell’utilizzo di gruppi di continuità statici che possono a loro volta essere divisi in due categorie con grado di protezione crescente: Line Intercative (VI) e On-Line Doppia Conversione (VFI).
Line-Interactive
I gruppi Line-Interactive, nel modo di funzionamento normale alimentano il carico dalla rete attraverso un circuito di stabilizzazione AVR (Auto Voltage Regulator).
Questo dispositivo corregge le variazioni della rete entro le sue capacità di regolazione.
Quando le perturbazioni della rete superano i limiti di stabilizzazione degli AVR il carico viene alimentato tramite l’inverter che sfrutta l’energia accumulata nelle batterie. Il passaggio da rete stabilizzato ad alimentazione da inverter avviene entro 5-10 ms con possibili problemi per i carichi più critici che richiedono interruzioni nulle.
On-Line Doppia conversione
I gruppi di continuità On-Line Doppia conversione alimentano in modo continuativo il carico attraverso l’inverter e lo stadio di ingresso Raddrizzatore/ PFC che assicura l’assorbimento sinusoidale a PF 1.
Quando l’alimentazione esce dai valori tollerati dallo stadio PFC il gruppo passa in modalità di funzionamento da batteria, con quest’ultima che dà energia all’inverter per alimentare i carichi collegati. Il tempo di intervento per il funzionamento da batteria è istantaneo (0 ms) garantendo massima protezione per qualsiasi tipo di carico.
In caso di avaria dello stadio Raddrizzatore o dello stadio Inverter o ancora in eventi di sovraccarico l’unità entra in funzionamento da Bypass escludendo l’elettronica e garantendo senza interruzione l’alimentazione delle utenze collegate. Il funzionamento da bypass può essere anche forzato manualmente per effettuare interventi di manutenzione ordinaria o straordinaria sul gruppo batterie o sui circuiti elettronici di conversione.
Prodotti correlati

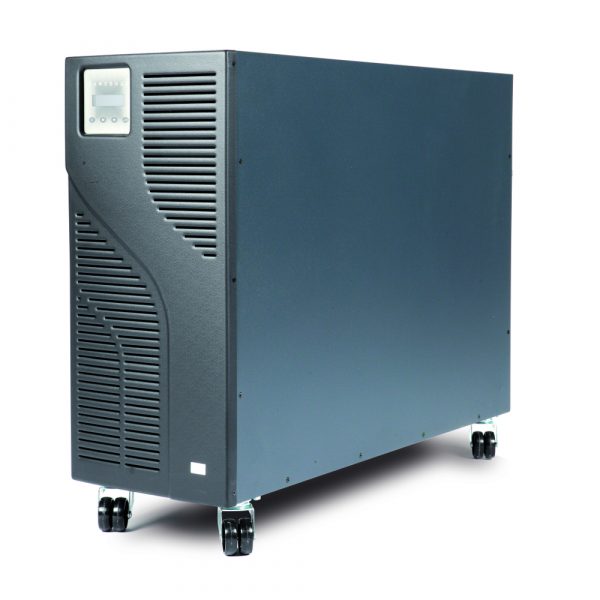

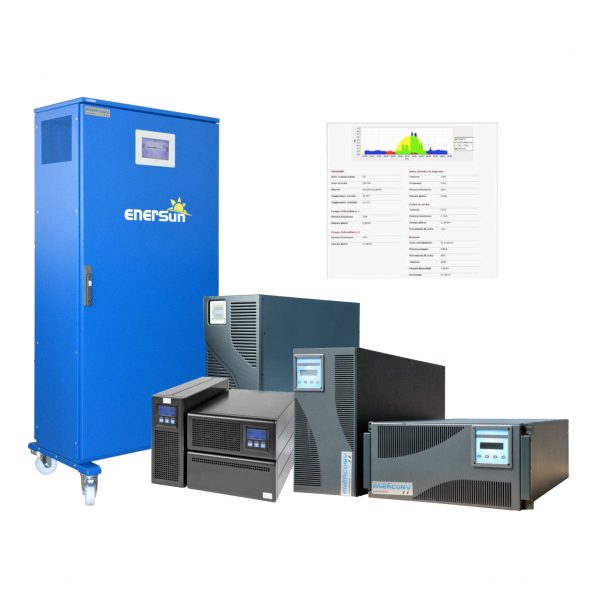

Ups Trio: realizzati con tecnologia On-Line Doppia conversione per soluzioni con lunghe autonomie o trasformatori di isolamento. ->>

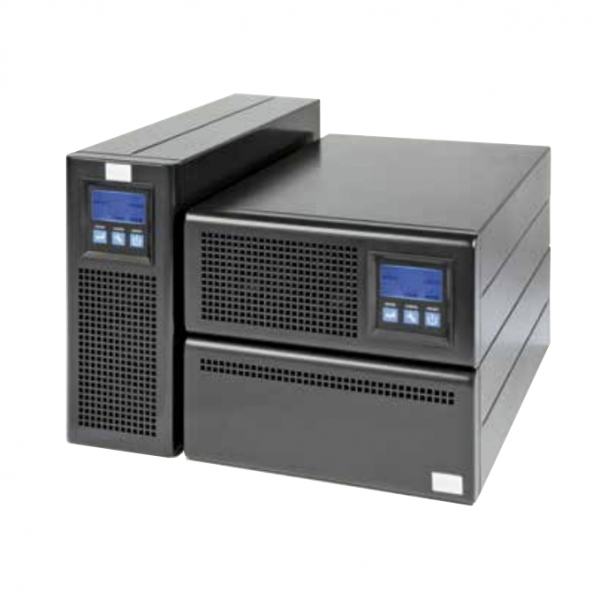

Linea UPS: ampia gamma di gruppi statici di continuità, 50 modelli di UPS in varie configurazioni. ->>
