Sai cosa si intende per grado di protezione IP?
Didattica estrapolata dai cataloghi della società DKC EUROPE SRL
CEI EN 60529
Gradi di protezione degli involucri (Codice IP)
La Norma stabilisce un sistema di classificazione dei gradi di protezione degli involucri per materiale elettrico la cui tensione nominale non supera 72,5 kV.
Il codice IP identifica i gradi di protezione di un involucro mediante la combinazione di due cifre: la prima cifra indica la protezione contro l’accesso a parti pericolose e la penetrazione di corpi solidi estranei, la seconda cifra contro l’ingresso di acqua.
Prima cifra caratteristica (penetrazione corpi solidi)
- 0 Nessuna protezione
- 1 Protezione contro i corpi solidi superiori a 50 mm. (Protetto contro contatti accidentali)
- 2 Protezione contro i corpi solidi superiori a 12,5 mm. (Protetto contro contatti delle dita)
- 3 Protezione contro i corpi solidi superiori a 2,5 mm. (Protetto contro contatti con utensili)
- 4 Protezione contro i corpi solidi superiori a 1 mm. (Protetto contro contatti con un filo)
- 5 Protezione contro la polvere, nessun deposito nocivo
- 6 Totalmente protetto contro la polvere
Seconda cifra caratteristica (ingresso di acqua)
- 0 Nessuna protezione
- 1 Protezione contro la caduta verticale di gocce d’acqua
- 2 Protezione contro la caduta verticale di gocce d’acqua con inclinazione dell’involucro fino a 15°
- 3 Protezione contro l’acqua con angolo di caduta inferiore o uguale a 60°
- 4 Protezione contro gli spruzzi da tutte le direzioni
- 5 Protezione contro i getti d’acqua
- 6 Protezione contro le ondate e i getti d’acqua potenti
Nota: fino alla seconda cifra caratteristica 6 compresa, la designazione implica la conformità anche con gradi di protezione inferiori
- 7 Protezione contro gli effetti di una immersione temporanea
- 8 Protezione contro gli effetti di una immersione continuata
DIN 40050
Veicoli stradali; tipi di protezione IP; protezione contro corpi estranei, acqua e contatto; equipaggiamento elettrico.
Questa norma viene applicata come ampliamento della norma EN 60529, per conseguire una maggiore rigorosità nella prova della tenuta. La parte 9 della norma definisce i parametri della prova simulando la pulizia ad alta pressione con getto di vapore (IPx9K). Il tipo di protezione IP69K viene richiesto nell’industria automobilistica, alimentare (Food and Beverage) e ferroviaria.
Prodotti correlati

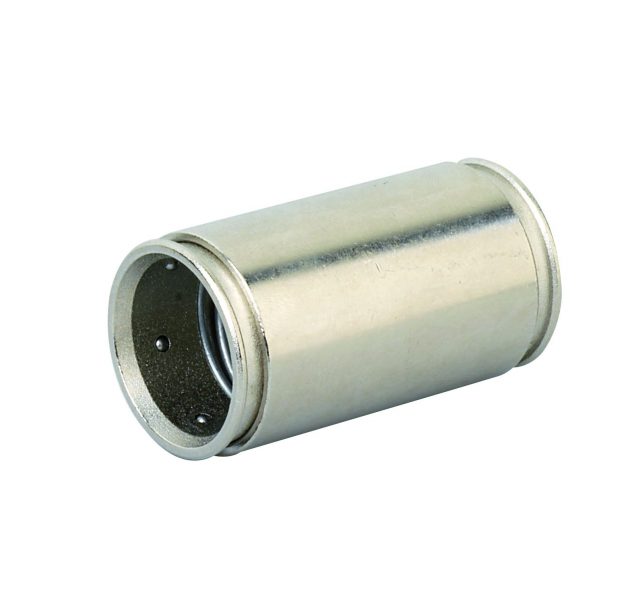

Raccordi COSMEC A INNESTO RAPIDO: li monti e li smonti semplicemente con un click grazie alle giunzioni con bloccaggio a sfere d’acciaio. ->>

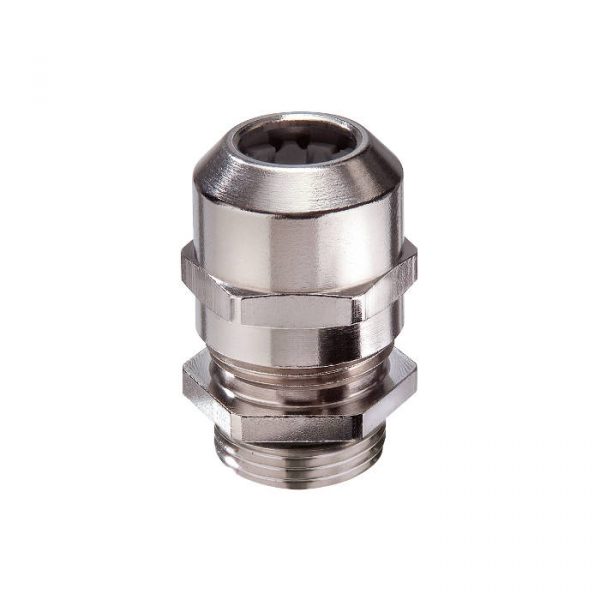

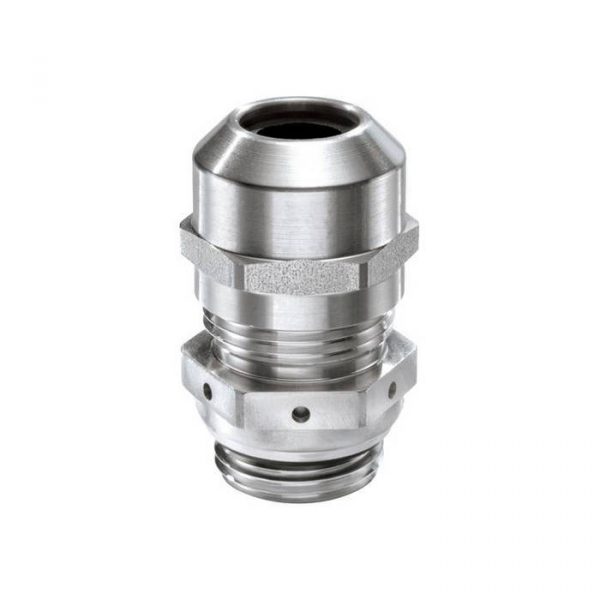

I primi pressacavi anticondensa: pressacavi VentGLAND e tappi VentPLUG, a prova di condensa! Aiutano a ridurre significativamente l’ingresso di umidità in contenitori e custodie. ->>

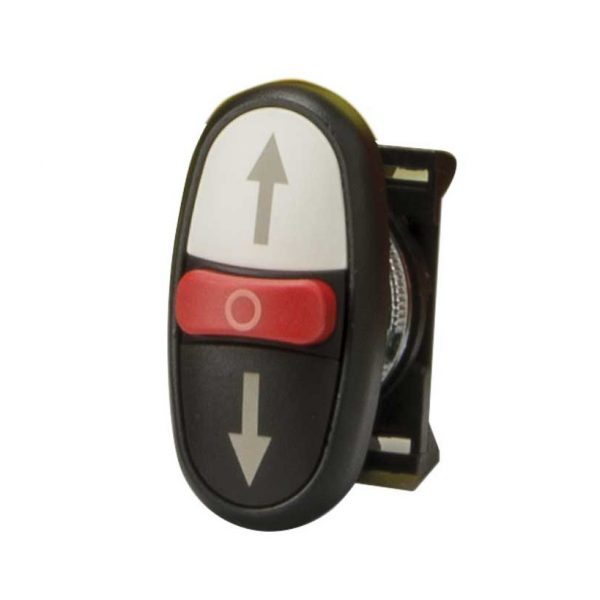

Ausiliari di comando BLACK LINE & NICKEL LINE: per automazione industriale, quadri elettrici, bordo macchina, impianti di segnalazione. ->>
Custodie ad alta protezione IP68 CG/MG: tenuta stagna e robustezza meccanica, resistente agli agenti chimici, con chiusura a vite o baionetta. ->>
C-TYPE Serie CLASS IP65/66: custodie metalliche con leva rotativa, fisse o mobili, a chiusura singola e doppia. ->>

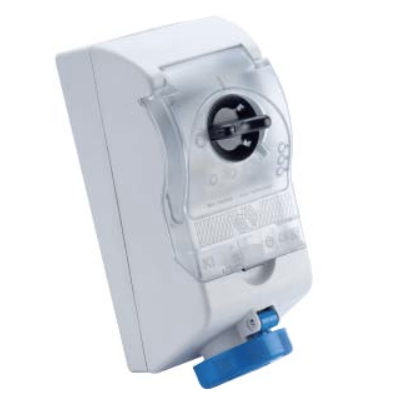

IB6, prese con dispositivo di blocco: design moderno e maggiore spazio per il cablaggio; per luoghi in cui anche l’estetica è importante. ->>
Trasformatori di sicurezza per illuminazione: resinati in contenitore plastico IP65 adatti ad ambienti umidi, pozzetti, pali di illuminazione. ->>

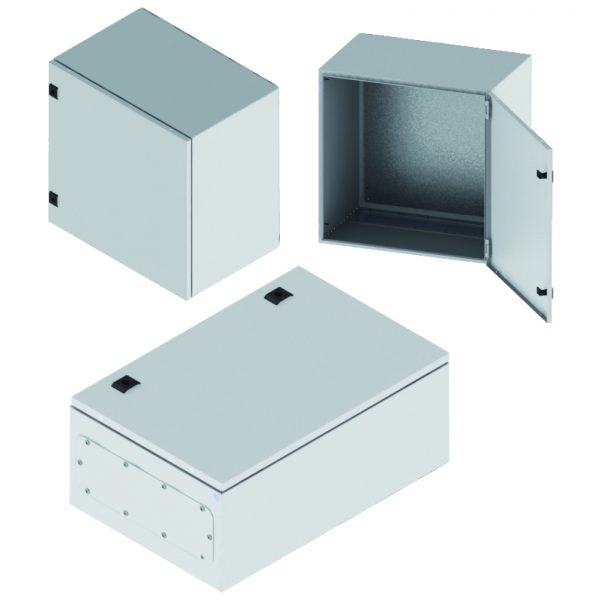

Casse CE IP65: costruite impiegando i più moderni sistemi produttivi, per garantire la massima precisione e affidabilità del prodotto. ->>
Altra didattica a cui potresti essere interessato
Quali sono le caratteristiche della connessione crimpata?
È un collegamento irreversibile tra dei conduttori e un contatto crimp. Si ottiene con deformazione per compressione e riformatura del piedino – o fusto – di crimpatura del contatto… (approfondisci)
L'inquinamento elettrico
L’inquinamento elettrico è diventato una problematica del mondo industriale, terziario e civile. Alle sinusoidi si sono sostituiti segnali deformati, impossibili da misurare con strumenti standard. (approfondisci)
Come utilizzare la tecnologia a ultrasuoni per rilevare oggetti nello spazio?
Il segnale ultrasonico emesso viene riflesso dal target. La misura del tempo tra l’istante di emissione e quello di ricezione permette di ricavare presenza e distanza dell’oggetto. (approfondisci)
Come funziona un sensore di prossimità capacitivo?
La sonda capacitiva genera un campo elettrostatico, quando un oggetto le si avvicina, l’oscillatore inizia a oscillare. Al di sopra di una certa ampiezza il circuito di rilevamento fa commutare il sensore. (approfondisci)
Perché un gruppo statico di continuità?
La diffusione di apparati elettronici per la gestione e il controllo dei processi energetici e produttivi, ha aumentato la loro sensibilità ai “disturbi”. L’UPS è in grado di garantire continuità e qualità dell’energia elettrica… (approfondisci)
Le misure di terra
Scopri quali sono le funzioni di un circuito di terra e con che strumenti è possibile misurare i parametri coinvolti. (approfondisci)
Conosci i diversi tipi di rivestimento per il canale metallico?
Esistono diversi tipi di rivestimento per aumentare la resistenza del canale metallico; i principali sono l’acciaio zincato Sendzimir, l’acciaio zincato a caldo , l’acciaio zincato verniciato, lo ZL e l’acciaio inox. (approfondisci)
La funzione True In Rush, per dimensionare correttamente gli impianti elettrici
Scarica la nota applicativa che illustra come dimensionare correttamente gli impianti elettrici misurando tutti i sovraccarichi di corrente. (Didattica fornita dalla società Amra spa CHAUVIN ARNOUX GROUP)
Cos'è il K Factor e come influenza un trasformatore
I carichi non lineari collegati alla rete elettrica assorbono una corrente distorta che può essere scomposta in armoniche. Contro il surriscaldamento dei trasformatori si può specificare un declassamento. (approfondisci)
Conosci la normativa sulla resistenza al fuoco dei cavi?
La normativa Europea EN50200 prescrive che i cavi coinvolti in un incendio continuino a garantire il servizio e il funzionamento di apparecchi di emergenza per un determinato periodo di tempo (approfondisci)
Altri prodotti a cui potresti essere interessato
LAN Gateway: la nuova interfaccia di comunicazione per collegare ad una rete Ethernet fino a 32 dispositivi con un solo indirizzo IP. ->>
KR1: regolatore con timer indipendente, dimensioni 78 x 35 mm, profondità 78 mm + 14 mm (morsettiera estraibile). ->>
Morsetti per trasformatori TKS/TK: montaggio diretto sul corpo della bobina con struttura di montaggio integrata e fissaggio su guide in alluminio. ->>
Quadri protetti di MT UG36: per sistemi di distribuzione con tensione nominale fino a 36 kV. ->>
Sistema di sospensione a braccio portante: disponibili nelle versioni Light, Medium, Heavy, con giunti in lega di alluminio verniciata RAL 7035. ->>
Canali per condizionamento ARTICON: sistema di canali e gamma di accessori (compreso tubo rame) per realizzazione e controllo degli impianti di condizionamento. ->>
TC90: timer multiscala, multitensione e multifunzione da incasso, impostazione analogica e lettura diretta tramite corona di led. ->>
Trasformatori trifase omologati cURus: norme di riferimento EN61558-2-2 EN61558-2-4 EN61558-2-6 CSA C22.2 N.66 UL5085. ->>
LD Security: cavi sistemi di video-sorveglianza “Long Distance” per il collegamento con telecamere in grado di gestire enormi pacchetti di informazioni su tratte da 500 e 1100 m. ->>
Sensori induttivi IP68: sensori di Prossimità cilindrici induttivi IP67/IP68 per ambienti gravosi M12 e M18 – DC. ->>
OX 5042 Handscope: oscilloscopio digitale palmare con ingressi isolati, protetto contro gli urti e con grado di protezione IP54 e display TFT a colori. ->>

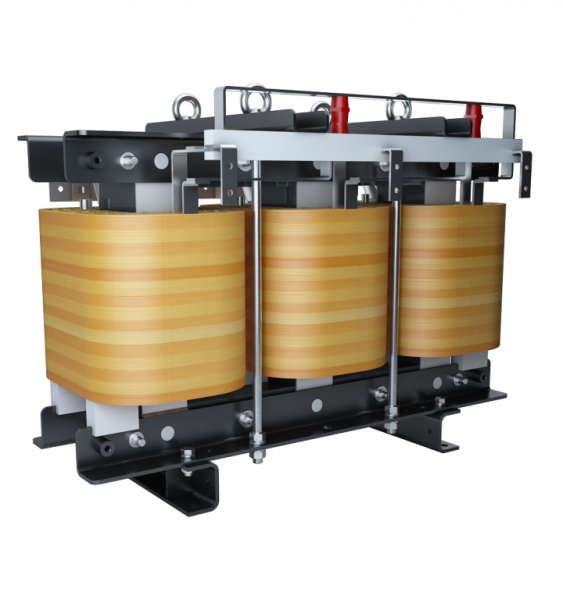

Trasformatori BT – VPI: impiegati in svariati settori, dall’industriale al civile, dal ferroviario al navale, dal residenziale al settore energetic. ->>
