Quali sono i gradi di inquinamento?
Didattica estratta dai cataloghi della società ILME SPA
Per inquinamento si intende qualsiasi apporto di materiale estraneo, solido, liquido o gassoso (gas ionizzati) che possa influire negativamente sulla rigidità dielettrica o sulla resistività superficiale del materiale isolante.
La norma stabilisce quattro gradi di inquinamento. Essi sono numeri convenzionali basati sulla quantità di agente inquinante o sulla frequenza con cui si verifica il fenomeno che determina una riduzione della rigidità dielettrica e/o della resistività superficiale.
Grado di inquinamento 1: assenza di inquinamento o solo inquinamento secco non conduttivo. L’inquinamento non ha influenza.
Grado di inquinamento 2: solo inquinamento non conduttivo salvo che occasionalmente può esservi una temporanea conducibilità causata da condensazione.
Grado di inquinamento 3: presenza di inquinamento conduttivo o di inquinamento secco non conduttivo che diviene conduttivo a causa della condensazione che può verificarsi.
Grado di inquinamento 4: l’inquinamento genera persistente conducibilità causata da polvere conduttiva, pioggia o neve.
Il grado di inquinamento 3 è proprio di un ambiente industriale o similare, mentre quello 2 è proprio di un ambiente domestico o similare.
Prodotti correlati
Serie V-TYPE: custodie metalliche con leva in acciaio inox, garantiscono tenuta stagna in poco spazio. ->>
Custodie BIG, lo spazio che hai sempre desiderato: più uscite e più spazio per i cavi, facilità di cablaggio e d’ispezione. ->>
T-TYPE Custodie isolanti: ideali per connessioni standard, ambienti aggressivi e applicazioni alimentari. ->>
C-TYPE Serie CLASS IP65/66: custodie metalliche con leva rotativa, fisse o mobili, a chiusura singola e doppia. ->>
Custodie ad alta protezione IP68 CG/MG: tenuta stagna e robustezza meccanica, resistente agli agenti chimici, con chiusura a vite o baionetta. ->>
Custodie W-Type: metalliche con trattamento di cromatazione, per ambienti aggressivi, IP66. ->>

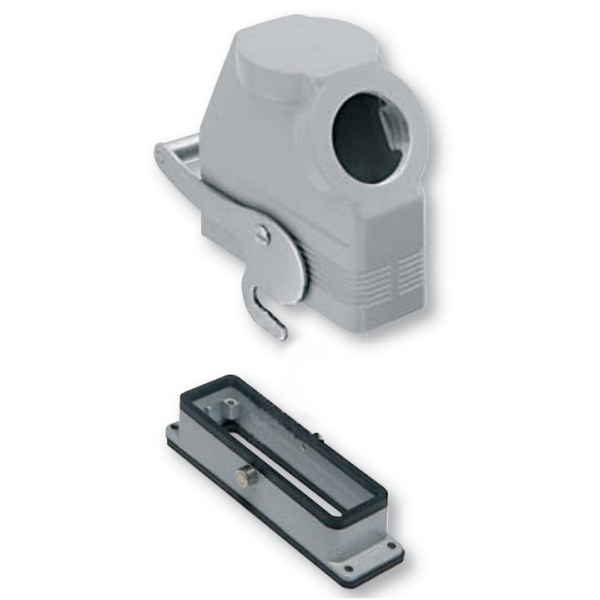

Custodie con leva centrale YC-YX: per spazi di montaggio limitati, riduce sforzo disaccoppiamento frutti, IP65. ->>
Altra didattica a cui potresti essere interessato
L'inquinamento elettrico
L’inquinamento elettrico è diventato una problematica del mondo industriale, terziario e civile. Alle sinusoidi si sono sostituiti segnali deformati, impossibili da misurare con strumenti standard. (approfondisci)
Le misure di terra
Scopri quali sono le funzioni di un circuito di terra e con che strumenti è possibile misurare i parametri coinvolti. (approfondisci)
Sai a cosa si riferiscono le sigle RoHS, RAEE, LVD e REACH?
Queste quattro sigle si riferiscono ad alcuni dei principali regolamenti e Direttive Europee relative ai materiali costituenti i cavi… (approfondisci)
Cos'è un arco elettrico?
L’arco elettrico è un fenomeno che si verifica a seguito di una scarica che avviene quando la tensione elettrica presente tra due punti supera il limite di rigidità dielettrica del gas interposto… (approfondisci)
La variazione di temperatura in funzione del consumo di corrente
Scarica la nota applicativa che illustra come misurare e registrare le variazioni di temperatura in funzione del consumo di corrente con l’oscilloscopio portatile Scopix® (Didattica fornita dalla società Amra spa CHAUVIN ARNOUX GROUP)
Sai cos'è il Regolamento Prodotti da Costruzione?
Il Regolamento Prodotti da Costruzione (CPR) è una legge europea che stabilisce requisiti e caratteristiche essenziali dei prodotti progettati e realizzati per essere installati in modo permanente nelle opere di ingegneria civile (approfondisci)
Le segregazioni in un quadro di Bassa Tensione
All’interno di un quadro elettrico di Bassa Tensione è possibile trovare differenti tipologie di segregazione, identificate come Forma 2, Forma 3 e Forma 4… (approfondisci)
Sai cosa si intende per grado di protezione IP?
Il codice IP indica il livello di protezione di involucri per materiale elettrico contro la penetrazione di particelle solide e liquidi (approfondisci)
Quali sono le norme e come vengono testati i cavi non propaganti la fiamma, l'incendio e resistenti al fuoco?
Per verificare che un cavo appartenga a una di queste tre tipologie vengono effettuate varie prove con l’utilizzo del fuoco. (approfondisci)
Quali sono le caratteristiche della connessione crimpata?
È un collegamento irreversibile tra dei conduttori e un contatto crimp. Si ottiene con deformazione per compressione e riformatura del piedino – o fusto – di crimpatura del contatto… (approfondisci)
Altri prodotti a cui potresti essere interessato
Sensori applicativi: nuove serie VBR e INC per controllo vibrazioni e inclinazioni, sensori a tempo di volo, lettori di tacche e luminescenza, forcelle guidabordo. ->>
Frutti Serie SQUICH®: Connessione rapida, sicura, senza utensili; compatibili con qualsiasi tipo di conduttore. ->>
X3: regolatore a doppia azione con uscita continua, 48 x 96 mm, profondità 110 mm. ->>
Sezionatori REGOLUS ATEX e IECEx: serie SQ e SE, sezionatori in custodia metallica per atmosfere potenzialmente esplosive. ->>
Sistema di sospensioni B5 Combitech: sistema universale di elementi di fissaggio e strutture di supporto adatto per numerose applicazioni. ->>
Analizzatore di potenza e di qualità dell’energia C.A 8333: le principali caratteristiche della rete elettrica in modo semplice e rapido. ->>
Sistema d’ingresso e passaggio cavi KDS Click: semplicità e rapidità di assemblaggio con il nuovo sistema modulare IP66 per ingresso e passaggio multiplo di cavi. ->>
Programmatori ciclici e sbrinatori: ampia gamma di programmatori ciclici a camme, elettronici, sbrinatori elettromeccanici di piccole dimensioni. ->>
LD Security: cavi sistemi di video-sorveglianza “Long Distance” per il collegamento con telecamere in grado di gestire enormi pacchetti di informazioni su tratte da 500 e 1100 m. ->>

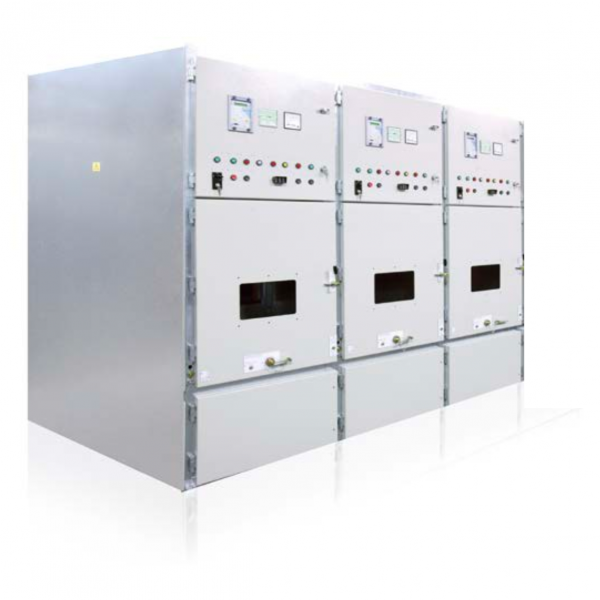

Serie UGSEC: quadri di distribuzione secondaria fino a 24 kV, isolati in aria cat. LSC2A-PM. ->>
