Cos'è la compatibilità elettromagnetica?
Didattica realizzata e fornita dalla società CONTA-CLIP SPA
La direttiva EMC
La direttiva EMC vigente indica che ogni apparecchiatura elettrica o elettronica, commercializzata nella Comunità Europea, sia elettromagneticamente compatibile con il mondo esterno, cioè sufficientemente immune ad ammissibili livelli di disturbi ambientali e sufficientemente poco emettitrice rispetto ai livelli consentiti, in altre parole la compatibilità elettromagnetica EMC è “ La capacità di un dispositivo a funzionare in un ambiente elettromagnetico in modo soddisfacente, senza produrre a sua volta disturbi elettromagnetici intollerabili per tutto ciò che si trova nello stesso ambiente”.
Le norme relative ai vari prodotti stabiliscono l’entità dei disturbi che possono essere emessi e l’immunità che lo stesso dispositivo deve avere per funzionare in ambiente disturbato. Essere conformi alle direttive EMC vuol dire che l’apparecchiatura in oggetto è conforme ai limiti imposti dalla relativa normativa di prodotto.
Tipi e modi di trasmissione dei disturbi
Da quanto esposto, si deduce che ogni volta che in un circuito elettrico si è in presenza di una forma d’onda non perfettamente sinusoidale o non perfettamente continua, nascono disturbi che possono causare problemi alle altre apparecchiature, principalmente a quelle vicine.
I disturbi così generati vengono trasmessi in vario modo:
- Attraverso la linea di alimentazione comune, cioè la rete elettrica.
- Per conduzione nei circuiti di massa e di terra.
- Per irradiamento attraverso l’aria.
I disturbi dei punti 1 e 2 sono trasmessi da un conduttore per cui si chiamano disturbi condotti.
I disturbi trasmessi dall’aria (punto 3) si chiamano disturbi irradiati.
La definizione esatta dei disturbi condotti e irradiati è la seguente:
a) disturbi condotti: sono segnali indesiderati che si presentano sotto forma di tensioni e correnti che entrano o escono dal dispositivo considerato tramite i conduttori elettrici, di segnale e/o alimentazione ad esso collegati.
b) disturbi irradiati: sono segnali indesiderati presenti sotto forma di campo elettromagnetico nello spazio.
Prodotti correlati

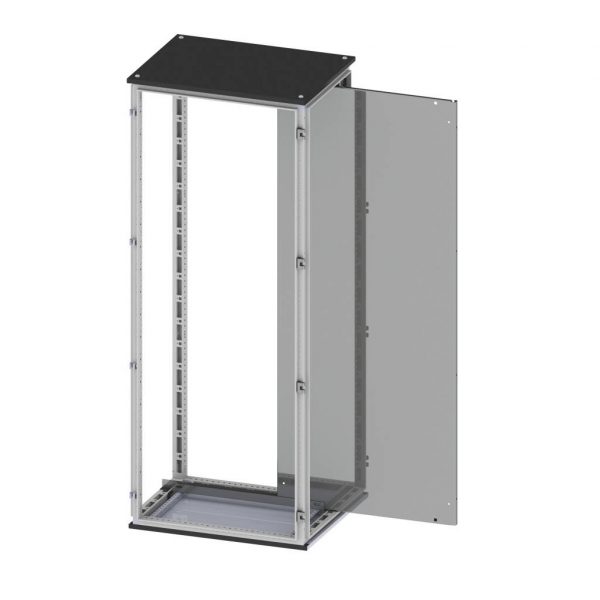

Casse e armadi EMC: offrono una protezione EMC elevata e migliorano notevolmente l’effetto schermante dell’involucro. ->>
