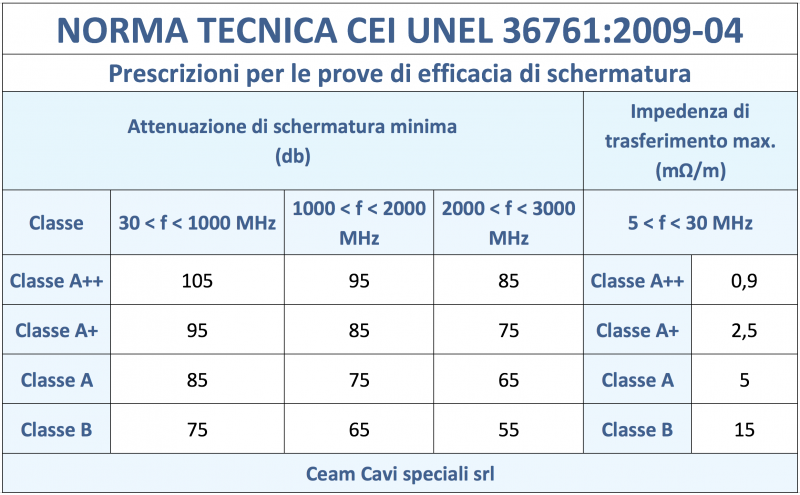

Conosci le classi di schermatura cavi?
Didattica fornita e realizzata dalla società CEAM cavi speciali S.r.L. con socio unico
|
L’attenuazione di schermatura è la capacità di uno schermo, espressa in dB, di attenuare l’influenza di campi elettromagnetici situati all’esterno del cavo. Maggiore è il dato numerico, migliore è la prestazione del cavo. L’impedenza di trasferimento è il rapporto, espresso in mOhm/m, tra la tensione misurata lungo lo schermo e la corrente che attraversa il sistema che genera il disturbo stesso. Minore è il dato numerico, migliore è la prestazione del cavo. |
L’attenuazione di schermatura è la capacità di uno schermo, espressa in dB, di attenuare l’influenza di campi elettromagnetici situati all’esterno del cavo. Maggiore è il dato numerico, migliore è la prestazione del cavo.
L’impedenza di trasferimento è il rapporto, espresso in mOhm/m, tra la tensione misurata lungo lo schermo e la corrente che attraversa il sistema che genera il disturbo stesso. Minore è il dato numerico, migliore è la prestazione del cavo.
