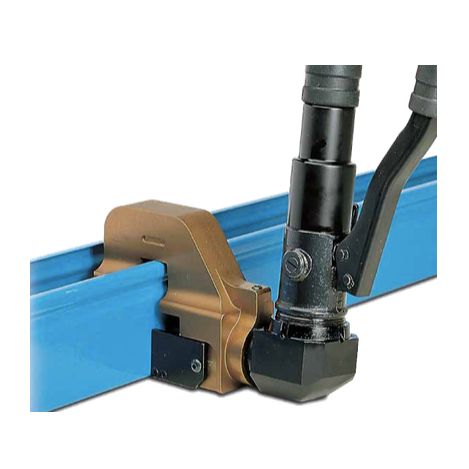

Foracanale

  • attrezzatura oleodinamica manuale
  • idonea a forare senza preforo canali portacavi in metallo o in materiali plastici
  • consente forature su canali installati a soli 16 cm dalla parete
  • valvola limitatrice di pressione, contro utilizzi anomali
  • solo 3 kg di peso
  • fornita in valigia con punzoni Ø16,2-20,4-25,5-32,5 mm (a richiesta punzone Ø40,5 mm)
  • spessore massimo: 1 mm (acciaio inox) 1,2 mm (Fe 370)

Acquistabili punzoni tondi Ø16,2-20,4-25,5-32,5-40,5 mm e testa foracanale con punzoni in dotazione Ø16,2-20,4-25,5-32,5-40,5 mm

Tagliadin

  • attrezzatura manuale idonea a tagliare e forare profili portanti a norme CEI EN 60715
  • taglio netto senza deformazioni
  • permette di eseguire un foro tondo ø 6,5 mm su tutta la mezzeria dei profili
  • fornito privo di lame e completo di fermobarra standard lungo 1000 mm con possibilità di utilizzare moduli di prolunga da 600 mm
  • configurabile secondo le esigenze con lame e accessori da acquistare separatamente
  • possibilità di sostituire lame usurate e integrare successivamente la dotazione con lame per altri profili e accessori
  • massa totale 5,3 kg
  • disponibile supporto mobile con cassetta accessori e chiavi in dotazione
  • pressione max di esercizio 70Mpa
  • forza sviluppata 40kN
  • peso 0,69Kg

disponibile in versione tagliadin con lama doppio profilo omega fermobarra e centratore.

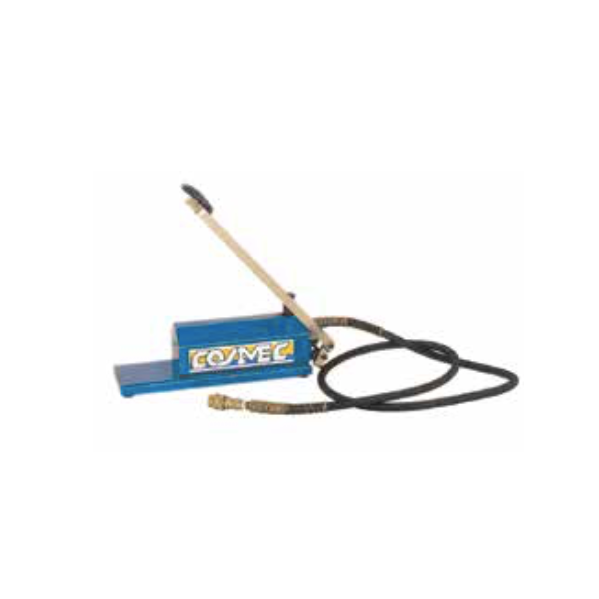

Pompa a pedale

  • affidabilità assoluta
  • non necessita di alcuna manutenzione periodica
  • due velocità di mandata: una di avvicinamento e una di lavoro
  • sviluppa una pressione di 70 MPa (700 bar)
  • dotata di valvola a scatto che, raggiunta la pressione di lavoro, la porta a zero per consentire lo scarico dei cilindri
  • fornita in cassetta adatta ad ospitare anche i cilindri e gli stampi necessari
  • fornita completa di tubo per alta pressione lungo 2 m con innesto rapido femmina CEJN da 1/4”
  • olio idraulico rispondente alle specifiche ISO-L-FC (Viscosità 2,7 mm2/sec a 100°)

Pompa pneumoidraulica

  • attrezzatura ad aria compressa
  • sviluppa una pressione cento volte superiore alla pressione dell’aria utilizzata, con un massimo di 70 MPa (700 bar) regolata da una valvola di massima
  • pompa a una sola velocità, costruita in materiale plastico salvo per la parte oleodinamica, in acciaio di qualità
  • massima affidabilità nel tempo
  • fornita con tubo per alta pressione lungo 2 m corredato da innesto rapido femmina CEJN da 1/4”
  • olio idraulico rispondente alle specifiche ISO-L-FC (Viscosità 2,7 mm2/sec a 100°)

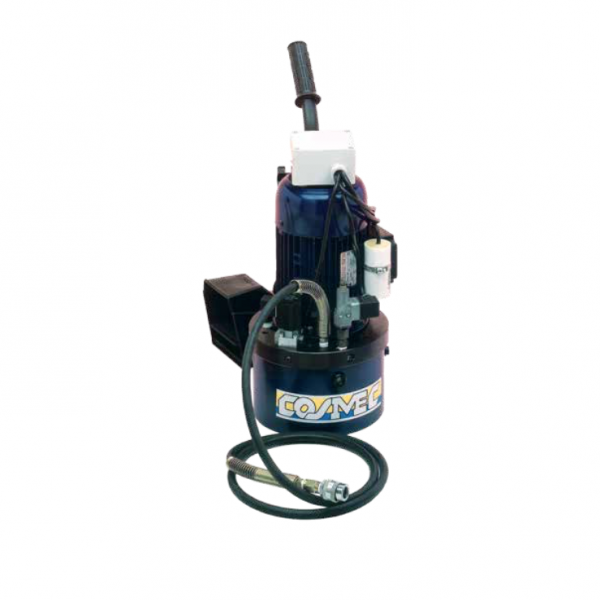

Centralina elettroidraulica

  • per azionare in modo rapido tutti gli attrezzi Cosmec
  • munita di pressostato regolabile pretarato che, a lavoro avvenuto, arresta il motore consentendo l’immediata apertura degli utensili
  • affidabilità assoluta anche per lavori particolarmente gravosi
  • fornita completa di tubo per alta pressione lungo 2 m con innesto rapido femmina CEJN da 1/4”
  • motore elettrico monofase 220V-50Hz
  • assorbimento 0,75 kW
  • pressione di esercizio 55 MPa (550 bar)
  • pressostato regolabile pretarato
  • dispositivo a 24V per comandi
  • maniglia telescopica
  • pedaliera antinfortunistica
  • portata 0,9 l/min
  • capacità serbatoio 3 l
  • predisposta per la connessione del controllo di foratura e piegatura per PFB 009012
  • munita di ruote per agevolarne gli spostamenti
  • massa Totale 37 Kg
  • olio idraulico rispondente alle specifiche ISO-L-FC (Viscosità 2,7 mm2/sec a 100°)

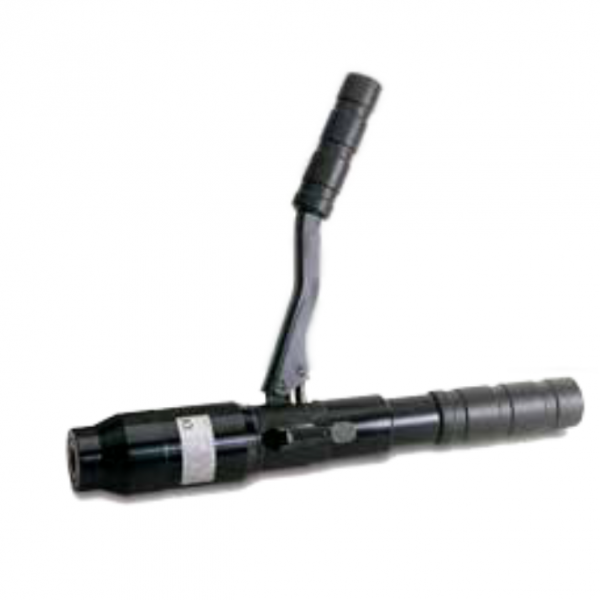

Punzonatrice oleodinamica

  • ideale per la foratura di pannelli in lamiera Fe 370, inox, materiali plastici e cassette in lega di alluminio
  • utilizza punzoni tradizionali a trazione e necessita di un preforo per il passaggio dei perni
  • punzoni e accessori sono da richiedere separatamente
  • pressione MAX di esercizio: 70MPa (700 bar)
  • forza sviluppata: 55 kN

Capacità di foratura:

  • Foro tondo fino a 72mm ( 48 mm con fustelle per inox)
  • Foro quadro fino a 68x68mm
  • Foro rettangolare fino a 46x92mm
  • Spessori: 2 mm Acciaio INOX AISI 304; 2,5 mm Fe 370; 5 mm Alluminio e Materiali plastici

disponibili Kit PG, Kit GAS e Kit Metrico per foratura.

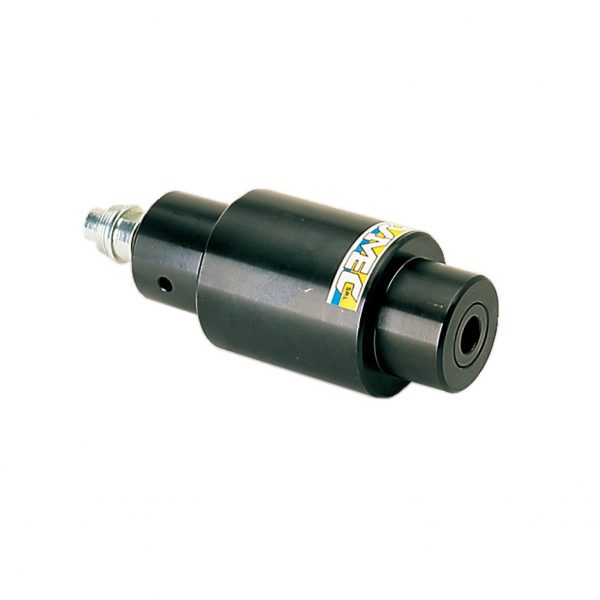

Sistemi di foratura

  • cilindri perforatori
  • adattatori per utensili e cilindri
  • fustelle quadre
  • perni per fustelle quadre
  • fustelle rettangolari
  • perni per fustelle rettangolari
  • fustelle tonde
  • fustelle per foro metrico
  • perni per fustelle tonde
  • fustelle per lamiera in acciaio inox
  • perni tondi per fustelle inox
  • fustelle per connettori

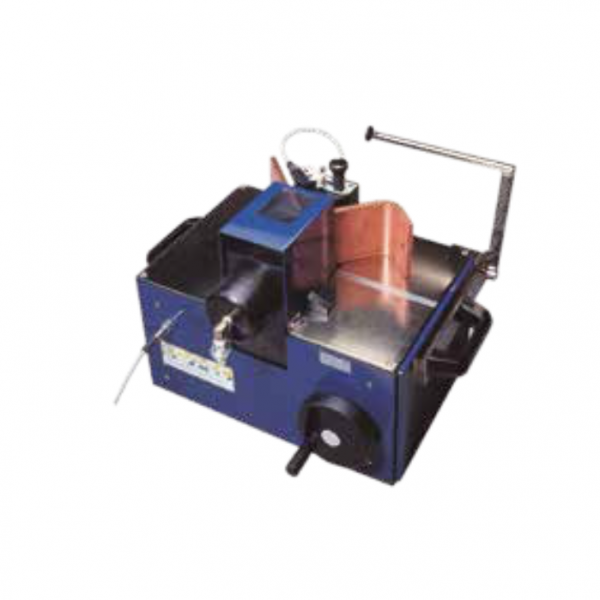

Piega forabarre e piega forabarre elettronico

  • indispensabile per cablare quadri elettrici in cui sia necessario piegare e forare barre rigide o flessibili di rame e alluminio
  • costituita da un monoblocco in acciaio speciale, completamente aperto per consentire l’agevole introduzione delle barre dall’alto
  • altissima precisione nell’esecuzione del lavoro anche dopo anni
  • movimento verticale del corpo macchina grazie a un dispositivo oleodinamico azionato da un volantino nella parte anteriore del banco
  • riga graduata e fermobarra regolabile con riga graduata per il posizionamento delle barre in modo preciso e ripetitivo
  • due versioni: una per il funzionamento manuale e una per il funzionamento elettrico con arresto automatico
  • può essere dotato di un programmatore di piega Kit Encoder cod. 009101
  • capacità di piegatura: da 5 mm a 12 mm di spessore per un’altezza massima di 120 mm
  • capacità di foratura: fino a 10 mm di spessore
  • punzoni di foratura da richiedere separatamente

Il piega forabarre elettronico è dotato di un programmatore di piega controllato da un Encoder che consente anche minime regolazioni per correggere l’elasticità delle barre da curvare. Un selettore permette la commutazione del controllo di piegatura e di foratura, consentendo anche per quest’ultima operazione l’arresto automatico a lavoro eseguito.

Per tutti i modelli di piegabarre è disponibile un Kit Encoder.

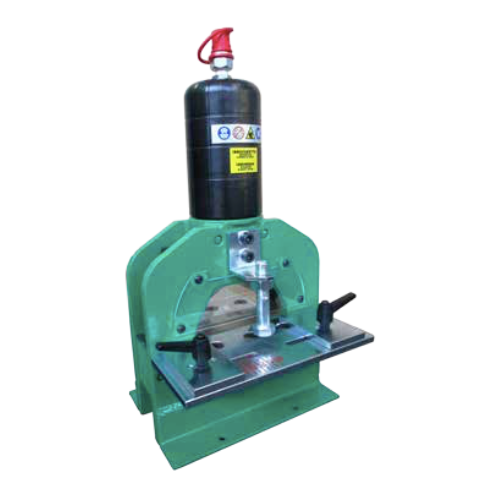

Utensile tagliabarre

  • adatto a barre in rame e alluminio delle dimensioni massime di 120×12 mm
  • taglio a freddo e senza generare deformazioni e/o bave nella barra
  • compatibile con tutte le macchine idrauliche operatrici di Cosmec
  • pressione max di esercizio 70Mpa
  • forza sviluppata 230kN

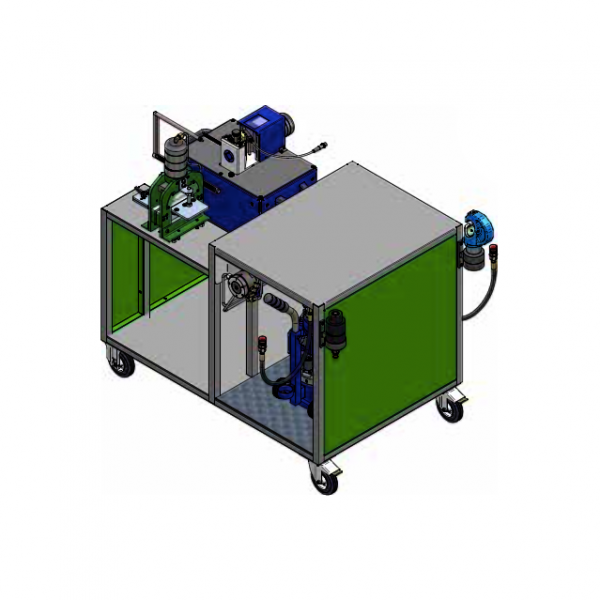

Banco di lavoro multiuso

  • predisposto per l’alloggiamento di attrezzature prodotte da DKC Cosmec
  • costituito da un robusto telaio in acciaio zincato con un ampio piano di lavoro, piano inferiore per alloggiare la centralina elettroidraulica e accessori, cassetto per gli utensili, supporti regolabili per l’allineamento tra gli attrezzi e il piano, con quattro ruote per consentirne lo spostamento
  • impianto idraulico dotato di distributore idraulico per la selezione della macchina da azionare (sempre singolarmente)
  • possibilità di alloggiare sia attrezzature nuove che usate
  • possibilità di selezionare la macchina da azionare senza ricollegare i tubi
  • possibilità di rimuovere con facilità ogni singolo attrezzo

Quattro differenti versioni:

  • cod.008800 banco di lavoro senza impianto idraulico
  • cod.008802 banco di lavoro completo di impianto per azionare n.2 utensili
  • cod.008803 banco di lavoro completo di impianto per azionare n.3 utensili e n.1 supporto
  • cod.008804 banco di lavoro completo di impianto per azionare n.4 utensili e n.2 supporti

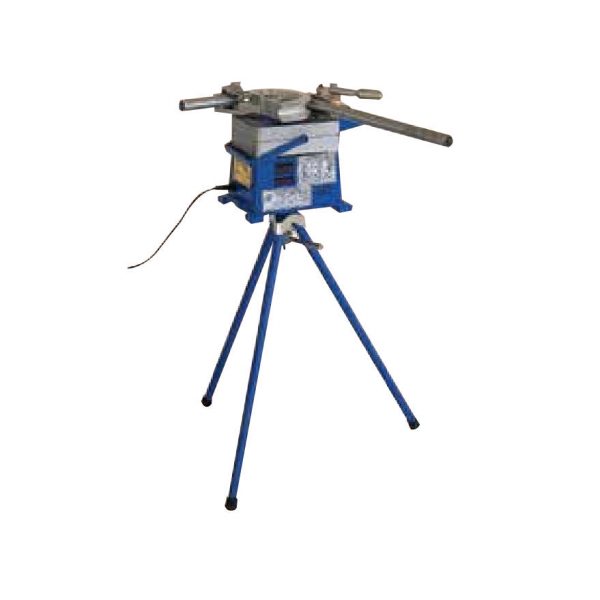

Curvatubi

  • attrezzature portatili costruite in lega speciale di alluminio
  • particolarmente adatte alla curvatura dei nostri tubi
  • insensibili all’eventuale incrudimento dei materiali provocato dal processo produttivo dei tubi
  • velocità nel cambio degli utensili in soli 10 secondi, grazie al sistema di cambio rapido della contromatrice e alla presa a trasmissione esagonale sulle matrici
  • sistema brevettato senza anima, garantisce una curva di buona qualità con un raggio di curvatura pari a 2,5 o 3 volte il diametro del tubo a seconda delle dimensioni

Disponibile nelle versioni:

  • curvatubi digitale
  • curvatubi manuale
  • minicurvatubi elettronica
  • curvatubi digitale programmabile
  • curvatubi digitale programmabile
