Quadri protetti di Media Tensione Serie UGSEC
|
|
Quadri protetti di Media Tensione Serie UGSEC
- isolamento in aria di tutte le parti attive
- interruttore di manovra-sezionatore in SF6
- interruttori rimovibili in vuoto e SF6
- classificazione della continuità di servizio LSC2A-PM
- gamma completa di unità funzionali e accessori
- ampio assortimento di relè di protezione allo stato dell’arte, integrati su interruttori rimovibili o montati separatamente per funzioni di protezione, controllo e misura
|

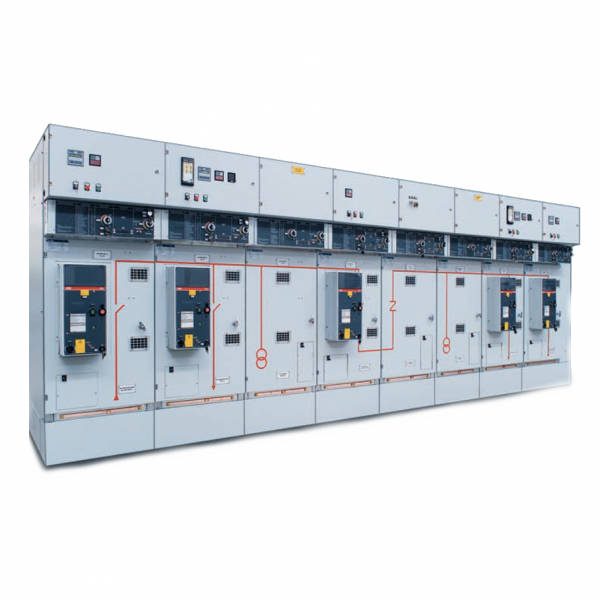

Quadri protetti di Media Tensione Serie U
|
Quadri protetti di Media Tensione Serie U
- adatti per sistemi di distribuzione con tensione nominale 24 kV
- sezionatori rotativi a vuoto
- interruttori di manovra-sezionatori rotativi
- interruttori in esafluoruro di zolfo (SF6) o sottovuoto
- grado di protezione involucro esterno: IP3X
- grado di protezione involucro interno: IP2X

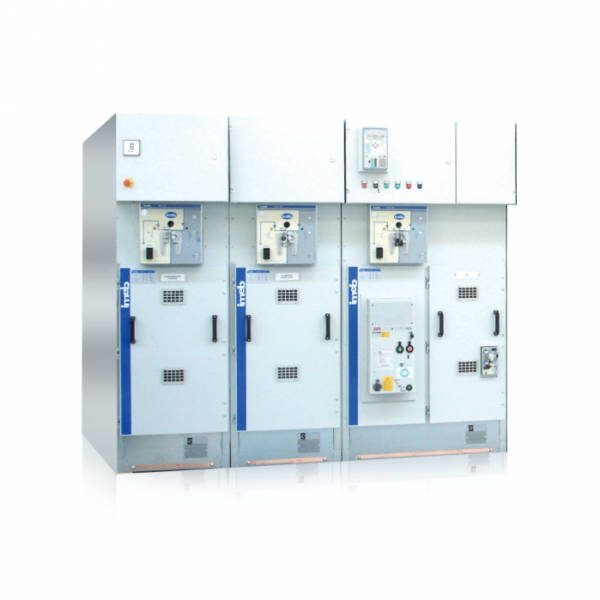

Quadri protetti di Media Tensione Serie UG36
|
|
Quadri protetti di Media Tensione Serie UG36
- per sistemi di distribuzione con tensione nominale fino a 36 kV
- quadri protetti di Media Tensione
- adatti per essere impiegati in sistemi di distribuzione con tensione nominale fino a 36 kV
- alto standard di utilizzo e sicurezza grazie alla disponibilità di quadri con tenuta all’arco interno
- serie UG36 disponibile in versione IAC-AFL16 KA per 1 secondo, fino a 36 KV
- disponibile anche serie UGSEC in versione IAC-AFLR 16 KA per 1 secondo fino a 24 KV
- ridotte dimensioni degli elementi modulari, per l’installazione anche in locali già esistenti e di piccole dimensioni
- manovre e collegamenti si effettuano agevolmente dal fronte del quadro
- quadri certificati secondo le norme IEC CEI EN 62271-200
|

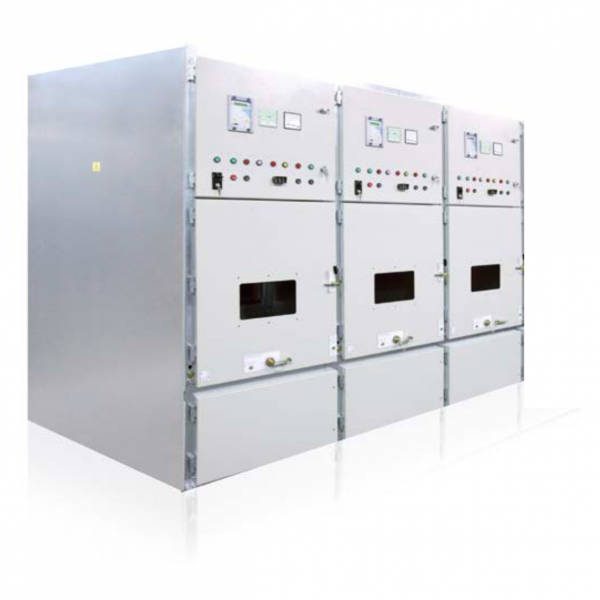

Quadri blindati di Media Tensione NORMAC-F
|
Quadri blindati di Media Tensione NORMAC-F
- cat. LSC2B-PM
- tenuta ad arco interno 40 KA per 1 secondo
- tensioni nominali da 6 a 24 KV
- correnti normali delle sbarre sino a 4000A
- correnti simmetriche di corto circuito sino a 50 KA
- tenuta sismica
Area Download
UGSEC
NORMAC-F
UG36
SERIE U
