Morsetti di potenza con collegamento a bullone
|
|
Morsetti di potenza con collegamento a bullone
- collegamento a bulloni
- dimensioni da M5 a M12
- conduttore con capocorda DIN 46234 fino a 120 mm2
- possibilità di collegare max. 4 capicorda per bullone
- versioni a 2 e 3 poli
- possibilità di ripartizione di potenziale tra diverse misure
- dimensionato in base alla corrente nominale del relativo morsetto a bullone
- notevole risparmio di tempo grazie a una rapida ripartizio ne del potenziale
- morsettiera in poliammide 6.6 V0
- autoestinguente UL94-V0
- senza sostanze nocive Utilizzo sicuro
- protezione al contatto accidentale grazie a pareti di separazione e coperture gialle
- esente da manutenzione, senza necessità di successivi serraggi dei dadi
- elevata forza di contatto e sicurezza contro le vibrazioni grazie alla rondella grower/zigrinata
- contatto diretto di conduttori con capocorda o mediante barra in rame
La gamma di morsettiere CONTA-CLIP HSK di nuova generazione offre collegamenti più sicuri per tutte le applicazioni che prevedono il trasferimento di energia. A seconda della sezione del conduttore, le morsettiere possono essere utilizzate con viti da M5 a M12. La corrente nominale va da 76 Ampere a 269 Ampere, con una tensione max. di 1000 V. Il range di conduttori utilizzabili va da 0,2 mm2 a 120 mm2. I conduttori provvisti di capocorda crimpato vengono fissati al morsetto avvitando in modo sicuro il dado esagonale sulla vite. La garanzia di massima sicurezza è determinata dall’irrilevante caduta di tensione e dal materiale autoestinguente di classe V0 (UL 94). Le morsettiere possono essere montate su guide di supporto TS 35 e possono adattarsi alle diverse applicazioni grazie ad appositi accessori, quali pareti di separazione TW e coperture AD. Oltre a un’elevata praticità d’uso, questi prodotti si caratterizzano anche per una nuova gamma di accessori che consentono una riduzione dei costi di montaggio e di gestione.
|

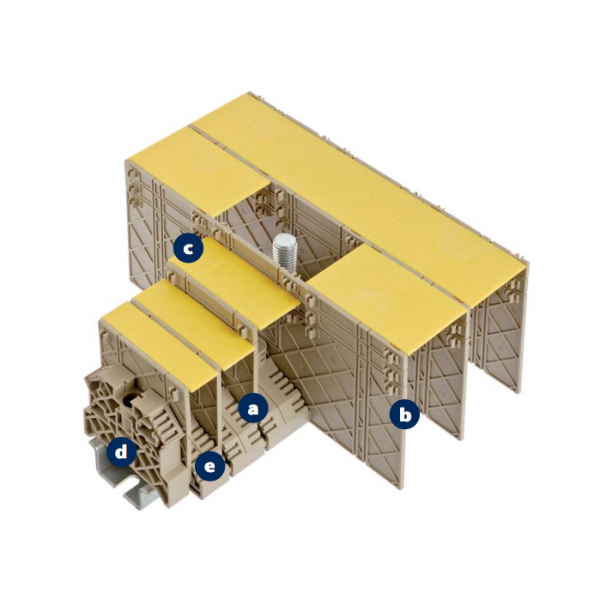

a) Morsetto base HSK Le morsettiere CONTA-CLIP a bullone possono essere montate su guide di supporto TS 35 secondo EN 60715. b) Pareti di separazione TW Le particolari pareti di separazione TW possono essere facilmente fissate al morsetto. Questo consente di avere una separazione sia elettrica che ottica e la possibilità di poter prevedere anche una piastra di copertura anch’essa applicabile con un sistema ad incastro. c) Coperture AD Le coperture AD possono essere fissate in modo semplice e sicuro alle pareti di separazione con dei punti di incastro a pressione. Con questo semplice, veloce ed affidabile sistema si ottiene una protezione al contatto accidentale sempre garantita. d) Fermamorsetto ES 35/K/ST Il fermamorsetto ES 35/K/ST con la propria struttura in acciaio assicura un ancoraggio alla guida di supporto su entrambi i lati. Esso garantisce un sistema di fissaggio meccanico sicuro ed affidabile. L’involucro in plastica che riveste la struttura metallica è composto da materiale PA 6.6. e) Siglatura | Marcatura I morsetti a bullone hanno una superficie ottimale per ospitare il sistema di siglatura Conta-Clip standard, Pocket-Maxicard PMC (PMC BSTR 6/30). |
a) Morsetto base HSK
Le morsettiere CONTA-CLIP a bullone possono essere montate su guide di supporto TS 35 secondo EN 60715.
b) Pareti di separazione TW
Le particolari pareti di separazione TW possono essere facilmente fissate al morsetto. Questo consente di avere una separazione sia elettrica che ottica e la possibilità di poter prevedere anche una piastra di copertura anch’essa applicabile con un sistema ad incastro.
c) Coperture AD
Le coperture AD possono essere fissate in modo semplice e sicuro alle pareti di separazione con dei punti di incastro a pressione. Con questo semplice, veloce ed affidabile sistema si ottiene una protezione al contatto accidentale sempre garantita.
d) Fermamorsetto ES 35/K/ST
Il fermamorsetto ES 35/K/ST con la propria struttura in acciaio assicura un ancoraggio alla guida di supporto su entrambi i lati. Esso garantisce un sistema di fissaggio meccanico sicuro ed affidabile. L’involucro in plastica che riveste la struttura metallica è composto da materiale PA 6.6.
e) Siglatura | Marcatura
I morsetti a bullone hanno una superficie ottimale per ospitare il sistema di siglatura Conta-Clip standard, Pocket-Maxicard PMC (PMC BSTR 6/30).
Morsetti a un bullone:
Possono essere collegati senza problemi e nella massima sicurezza fino a 4 conduttori. Per collegare i conduttori, il capocorda viene crimpato all’estremità del conduttore. In presenza di più capicorda, è necessario contrapporne le parti posteriori. Serrando il dado, gli anelli dei capocorda si comprimono stabilendo un contatto sicuro.
Morsetti a due bulloni:
Per collegare i conduttori, il capocorda viene crimpato all’estremità del conduttore. I capicorda vengono disposti sulla vite tra la rondella grower e la barra conduttrice. Con due capicorda per bullone, è necessario contrapporre le parti posteriori degli stessi. Serrando il dado, gli anelli dei capocorda vengono compressi stabilendo un contatto sicuro.

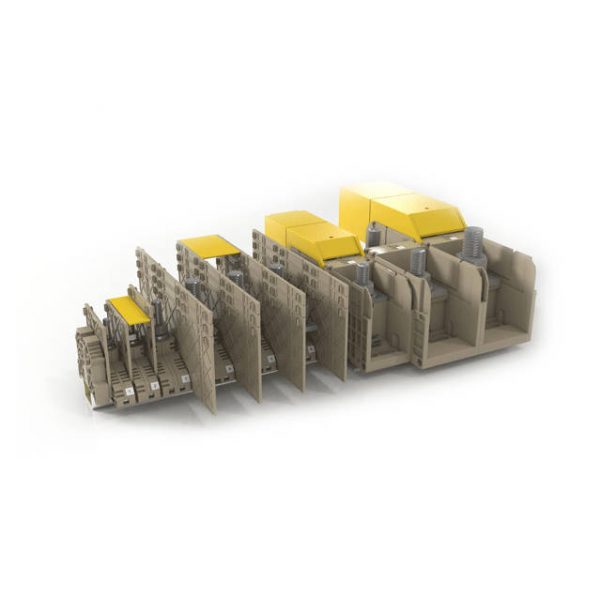

Morsetti a bullone per alte potenze HSKG
|
|
Morsetti a bullone per alte potenze HSKG
- montaggio rapido
- utilizzo bulloni M10, M12 and M16
- capicorda secondo le DIN 46234 per sezioni da 35 fino a 300 mm²
- esente da manutenzioni , pertanto non richiede periodico controllo serraggio bulloni
- alta pressione di contatto e resistenza alle vibrazioni grazie alla presenza di rondelle elastiche
- contatto diretto con capicorda o conduttori a barra in rame
- ponticelli a 2 o 3 poli con portata nominale corrispondente alla portata del morsetto.
- fissaggio solido alla guida TS 35
- possibilità di montaggio diretto
|

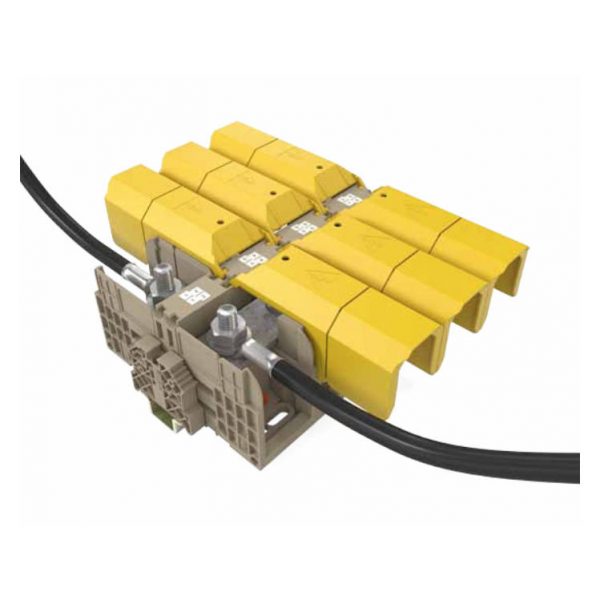

CONTA-CLIP ha esteso la propria gamma di morsetti a bullone con la nuova serie HSKG. La nostra proposta si estende con una più ampia gamma di soluzioni per il trasporto dell’energia. In funzione alla sezione del conduttore possono essere utilizzati morsetti con bulloni da M10, M12 ed M16 . La corrente nominale va da 269 A a 520 A con un valore di tensione nominale da 1000 V. Il range di sezioni cavo connettibili va da 6 a 300 mm². I conduttori opportunamente crimpati con il relativo capicorda vengono inseriti sul bullone del morsetto pertanto il contatto del capicorda con la barra di corrente è garantito grazie ad un buon fissaggio dei relativi dadi esagonali. La garanzia di sicurezza e affidabilità è determinata dalla limitata caduta di tensione e dall’utilizzo di poliammide con grado di autoestinguenza V0 ( UL 94 ). Nel momento in cui viene montata la protezione ADH, il morsetto a bullone HSKG è protetto al contatto accidentale. Il coperchio ADH si monta facilmente; è sufficiente inserirlo tra le pareti del morsetto ed effettuare una pressione per inserire i nottolini di tenuta nei rispettivi alloggiamenti e ottenere quindi la chiusura. Con questo sistema veloce ed affidabile, viene sempre garantita la protezione al contatto accidentale. |
CONTA-CLIP ha esteso la propria gamma di morsetti a bullone con la nuova serie HSKG. La nostra proposta si estende con una più ampia gamma di soluzioni per il trasporto dell’energia. In funzione alla sezione del conduttore possono essere utilizzati morsetti con bulloni da M10, M12 ed M16 . La corrente nominale va da 269 A a 520 A con un valore di tensione nominale da 1000 V. Il range di sezioni cavo connettibili va da 6 a 300 mm². I conduttori opportunamente crimpati con il relativo capicorda vengono inseriti sul bullone del morsetto pertanto il contatto del capicorda con la barra di corrente è garantito grazie ad un buon fissaggio dei relativi dadi esagonali. La garanzia di sicurezza e affidabilità è determinata dalla limitata caduta di tensione e dall’utilizzo di poliammide con grado di autoestinguenza V0 ( UL 94 ).
Nel momento in cui viene montata la protezione ADH, il morsetto a bullone HSKG è protetto al contatto accidentale. Il coperchio ADH si monta facilmente; è sufficiente inserirlo tra le pareti del morsetto ed effettuare una pressione per inserire i nottolini di tenuta nei rispettivi alloggiamenti e ottenere quindi la chiusura. Con questo sistema veloce ed affidabile, viene sempre garantita la protezione al contatto accidentale.
