Armadi elettrici componibili DKC
|

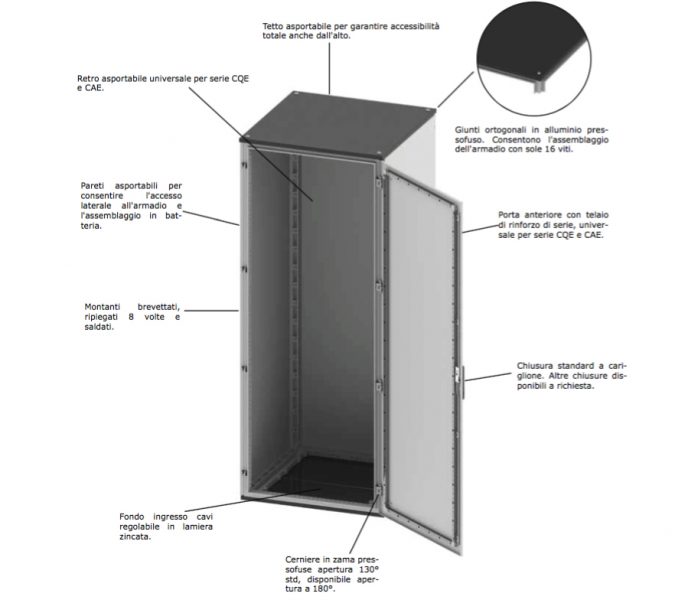

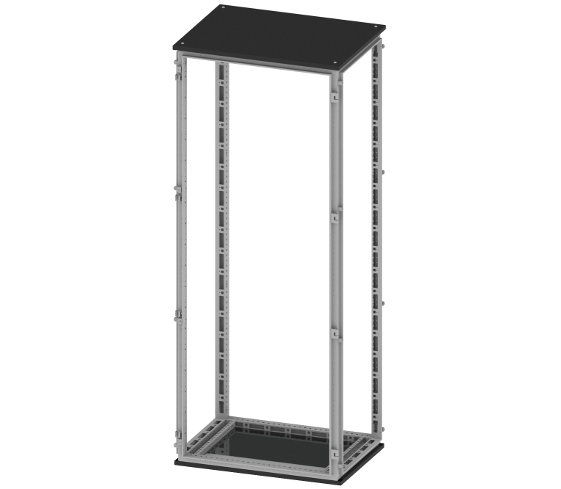

La struttura degli armadi elettrici componibili CQE è costituita da profili in lamiera d’acciaio zincato sp.15/10 con profilo chiuso brevettato a formare un telaio portante. I bordi, ripiegati otto volte, impediscono l’entrata di acqua e concorrono alla determinazione del grado di protezione, che ordinando il fondo unico può raggiungere il grado IP65, non avendo spigoli taglienti a contatto con le guarnizioni. Ogni profilo è dotato di fori alternati tondi e quadri che formano un reticolo tridimensionale di passo 25 mm e suoi multipli, consentendo un rapido e facile montaggio degli accessori.
Gli armadi componibili CQE sono dotati di grande versatilità ed utilizzabili per qualsiasi applicazione, ideali come quadri di comando per impianti industriali, adatti a tutte le applicazioni in elettronica, vantaggiosi nella distribuzione a bassa tensione
Sul fondo dell’armadio è praticata una apertura ampiamente dimensionata, la cui chiusura viene assicurata da tre flange asportabili ed intercambiabili tra di loro che permettono un agevole passaggio dei cavi ed una eventuale foratura delle stesse.
La porta è costruita in lamiera d’acciaio sp. 20/10 e al suo interno è fissato un telaio forato con passo 25 mm, facilmente asportabile per consentire eventuali lavorazioni, che la irrobustisce e consente un facile ancoraggio per ogni tipo di applicazione. La porta può facilmente sostituire la parete di chiusura posteriore.
Quattro cerniere in zama pressofusa, invisibili all’esterno, consentono un angolo di apertura di circa 130 gradi in accordo con la normativa vigente. L’apertura è reversibile senza necessità di interventi meccanici sulla struttura.
Quattro punti di chiusura rendono più omogenea la pressione sulla guarnizione e ne migliorano tenuta e durata. Una speciale guarnizione in poliuretano applicata direttamente sulla porta in colata continua assicura un elevato grado di protezione.
In tutti i modelli la piastra interna (pannello di cablaggio) è in lamiera d’acciaio sp. 25/10, zincato sendzimir per una migliore compensazione di potenziale. La rigidità è garantita da una bordatura perimetrale ad “U” da 25 mm.
La piastra è dotata di apposite slitte di scorrimento in materiale plastico e appoggia su guide che ne consentono un agevole inserimento frontale nell’armadio e la regolazione in profondità. E’ possibile il massimo arretramento della piastra e il montaggio di due piastre contrapposte.
La totale compatibilità con gli accessori dei modelli CAE e DAE, l’identità di componenti quali porte, pannelli posteriori, piastre interne ecc., consentono una razionale e rapida progettazione, riducendo ampiamente i costi di magazzino.

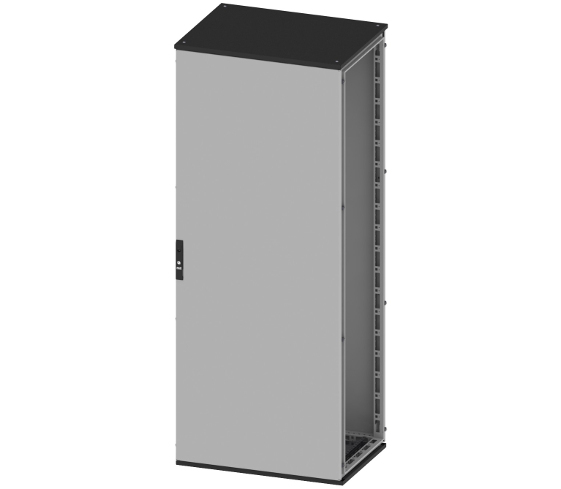

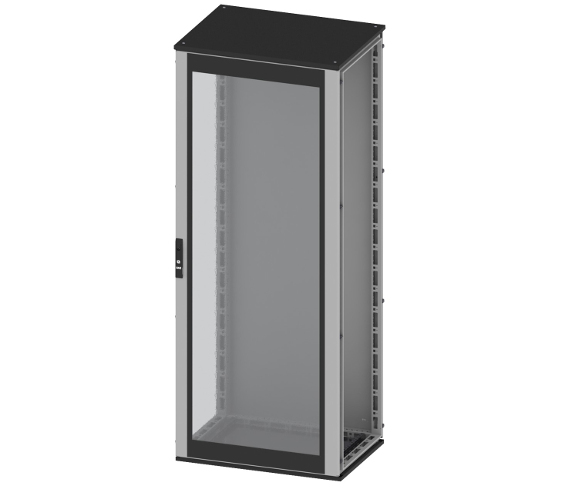

La linea degli armadi elettrici componibili CQE è costruita in cinque altezze, 1400, 1600, 1800, 2000 e 2200, ciascuna di esse in diverse dimensioni; il tutto per un totale di oltre 100 versioni. Ogni versione ha porta cieca o dotata di finestra protetta da lastra di sicurezza in vetro di spessore 4 mm. Ogni modello è disponibile sia in versione montata che in versione KIT.
La verniciatura viene eseguita di serie con polveri epossipoliesteri colore RAL 7035 bucciato.
