Custodie ad alta protezione IP68 CG/MG
Tenuta stagna, elevata robustezza meccanica, resistenza alla corrosione salina e protezione EMC
|
|
Tenuta stagna, elevata robustezza meccanica, resistenza alla corrosione salina e protezione EMC
- tenuta stagna IP68
- robuste custodie in lega di alluminio da fonderia, anticorrosione con trattamento di cromatazione della pressofusione
- verniciatura a forno con polvere epossipoliestere colore nero RAL 9005 con elevata resistenza meccanica e agli agenti esterni
- guarnizioni di tenuta speciali, in elastometro NBR, antinvecchiamento, resistenti a oli, carburanti
- dispositivo di chiusura con viti acciaio inox a testa esagonale o a baionetta
- custodie allargate per offrire maggiore spazio di cablaggio
- buona schermatura EMC
- resistenza alle vibrazioni secondo EN 61373
- resistenza contro acqua e pressione
Serie CG/MG
La nuova serie CG/MG di custodie fisse e mobili per connettori abbina la tenuta stagna IP68 e l’elevata robustezza meccanica ai requisiti di protezione da disturbi elettromagnetici (EMC=compatibilità elettromagnetica).
Le custodie assicurano il massimo grado di protezione contro le influenze esterne, in particolare la protezione delle persone contro l’accesso a parti pericolose all’interno delle custodie (contatto diretto) e la protezione dei frutti connettori installati all’interno dall’ingresso di corpi solidi estranei (polvere) e dagli effetti pericolosi dell’ingresso di liquidi.
La tenuta stagna tra la custodia da incasso e il pannello è assicurata da una guarnizione O-ring tenuta in sede in una scanalatura ricavata nella base della custodia da incasso. Una seconda guarnizione O-ring attorno al bordo della custodia garantisce la tenuta stagna tra la custodia mobile e la fissa a connettore accoppiato.
I fori di fissaggio sono stati collocati all’interno della guarnizione O-ring in modo da evitare la necessità di altre guarnizioni. Sebbene le custodie siano state ingrandite rispetto alle standard per concedere maggior spazio di cablaggio e le pareti siano state ispessite per ottenere maggiore robustezza meccanica, gli interassi di fissaggio sono rimasti gli stessi delle custodie standard.
La serie viene offerta con due sistemi di bloccaggio, a baionetta e a vite. I due punti di chiusura sono disposti asimmetricamente per garantire la tenuta stagna ottimale e il minimo ingombro nel caso di più custodie accostate di testa.
Le custodie fisse e mobile sono realizzate con una lega di alluminio da fonderia particolarmente resistente alla corrosione salina. La finitura superficiale è effettuata con polvere epossipoliestere che conferisce elevata resistenza antigraffio e antiurto.
|

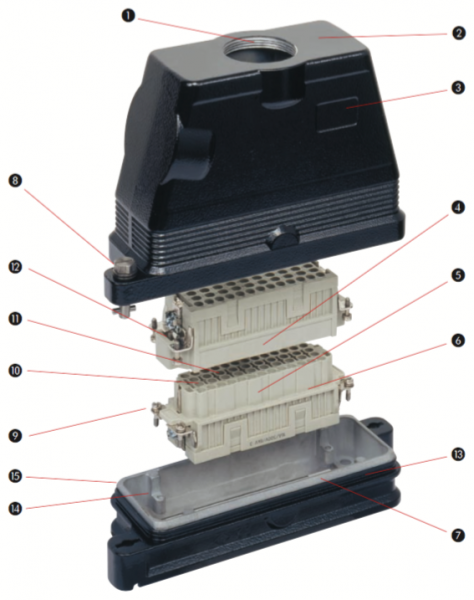

Caratteristiche
|
Caratteristiche
- foro di passaggio cavi filettato in diversi diametri Pg o passo metrico
- robuste custodie in lega di alluminio da fonderia, anticorrosione con trattamento di cromatazione della pressofusione
- verniciatura a forno con polvere epossipoliestere colore nero RAL 9005 con elevata resistenza meccanica e agli agenti esterni
- frutti in materiale termoplastico autoestinguente rinforzato con fibre di vetro, omologato UL, temperatura d’esercizio -40°C a +125 °C
- profilo frutti polarizzato con guide asimmetriche per impedire errati accoppiamenti
- frutti realizzati in conformità alla norma Europea EN 61984
- guarnizioni di tenuta speciali, in elastometro NBR, antinvecchiamento, resistenti a oli, carburanti, protezione IP68 (insieme a dispositivi ingresso cavi idonei, non forniti); guarnizioni posizionate internamente per una migliore protezione da luce e agenti atmosferici
- dispositivo di chiusura con viti acciaio inox a testa esagonale o a baionetta
- viti di fissaggio frutti imperdibili, con rondella elastica antiallentamento
- posizione dei contatti identificata con numeri o codici su entrambi i lati di ciascun frutto e impressa con sistema laser o da stampo
- contatti in ottone argentati o dorati con morsetto a molla, crimpatura o morsettiera 45° incorporata (a vite o a molla)
- morsetto di terra di protezione con ampia superficie di contatto
- Custodia fissa da incasso con viti di fissaggio all’interno della guarnizione
- custodie allargate per offrire maggiore spazio di cablaggio
- assicurano una buona schermatura EMC, resistenza a vibrazioni, acqua e pressione
