Timer elettronico digitale da guida DIN TV49

Timer multiscala, multitensione, multifunzione

  • Timer elettronico digitale da guida DIN
  • Multiscala, multifunzione, multitensione

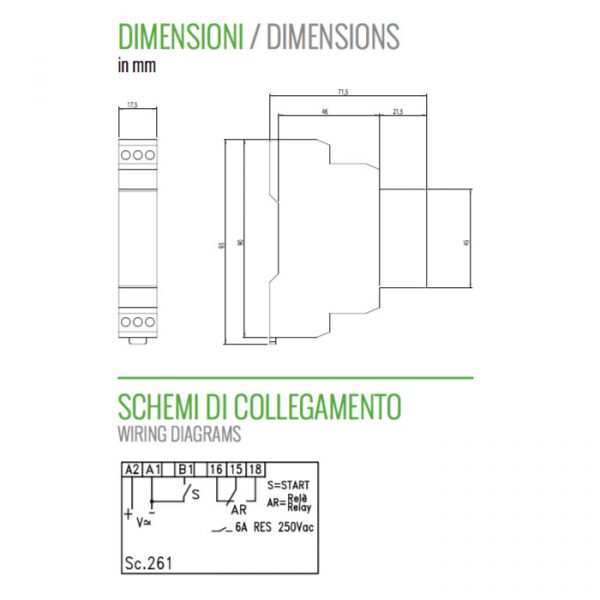

  • Dimensione: 93×17,5
  • impostazione analogica, un contatto in scambio
  • preselettori rotativi sul frontale con 10 funzioni disponibili e 10 tempi di fondo scala disponibili
  • led
  • preselettore per regolazione tempo

Timer elettronico digitale da guida DIN ad impostazione analogica, un contatto in scambio. Multiscala, multifunzione, multitensione. Tramite i vari preselettori rotativi presenti sul frontale si possono scegliere:

  • una tra le 10 funzioni disponibili
  • uno dei 10 tempi di fondo scala disponibili

Inoltre un altro preselettore permette di impostare in modo preciso il tempo selezionato. Il led sul frontale segnala: la presenza dell’alimentazione (lampeggio lento), conteggio in corso (lampeggio veloce) e termine ciclo (sempre acceso).


Caratteristiche

Tensioni disponibili:

  • 12Vac/dc
  • 24÷48Vdc + 24÷230Vac

Tempi fondoscala impostabili:

  • 1s + 5s + 10s + 30s + 1min + 5min + 10min + 30min + 1h+ 10h

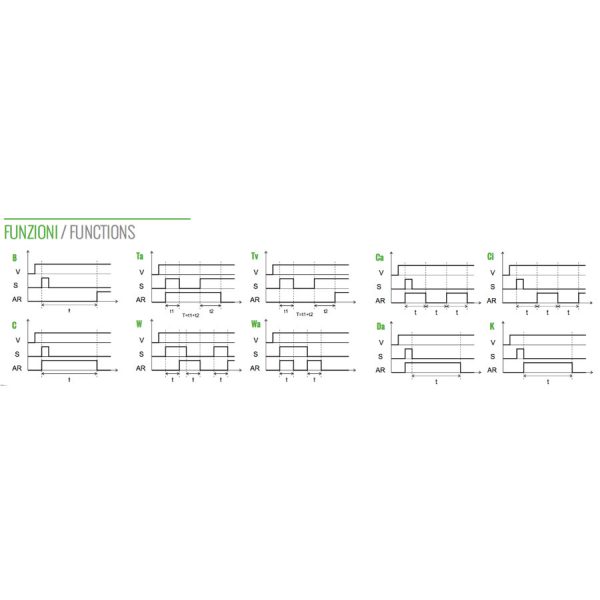

Funzioni impostabili:

  • B + C + Ci + Ca + Da + Tv + Ta + W + Wa + K

Dati tecnici

Potenza assorbita:

  • 0.5W a 24Vdc
  • 12VA a 230Vac

Precisione di fondo scala:

  • ±1%

Impostazione minima:

  • 0s

Tempo minimo di ripristino sull’alimentazione:

  • 25ms

Limiti di temperatura:

  • -10 ÷ +55 °C
  • stoccaggio/storage -25 ÷ +65 °C

Caratteristiche del relè:

  • Vita elettrica 1×10^5 op.
  • Vita Meccanica  1×10^7 op.
  • Corrente max commutabile 6A AC1
  • Tensione max commutabile 250 Vac
