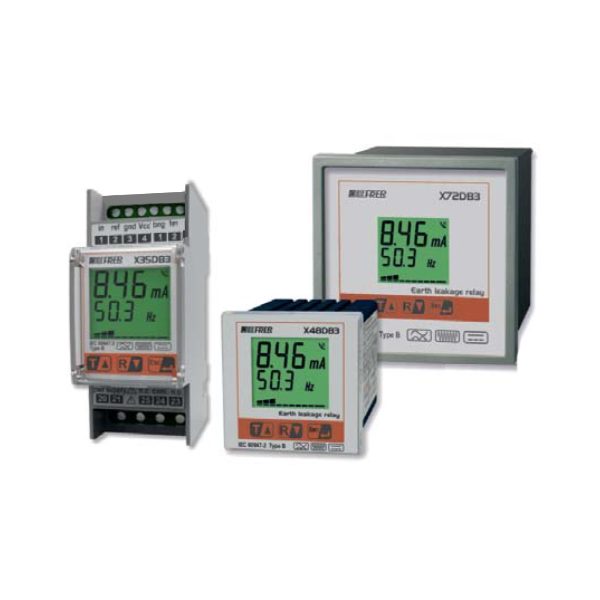

Relé differenziali di terra
Progettati per rilevare in modo intuitivo e automatico le correnti di fuga di tipo continuo, alternato e ad alta frequenza
I relè differenziali di terra Tipo B della serie X…DB3 sono stati progettati per rilevare in modo intuitivo e automatico le correnti di fuga di tipo continuo, alternato e ad alta frequenza. La loro particolarità è quella di permettere un controllo continuo e immediato, attraverso il display multicolore, dello stato di isolamento.
Funzioni principali:
- Indicazione digitale continua della corrente dispersa: RMS totale, DC, AC fondamentale, AC alte frequenze
- Doppia soglia, RMS totale e solo componente DC
- Orologio interno con memorizzazione ultimi 10 eventi
- RS485 Modbus RTU, Misure, archivio eventi, oscilloscopio
- Filtro in frequenza antifibrillazione con antiincendio 300mA selezionabile
- Misure in AC no 10kHz.
- Memorizzazione corrente di intervento
- Filtro 3^ armonica selezionabile
|
Sensori toroidaliI sensori della serie TDB sono in grado di misurare correnti alternate e correnti continue con una banda DC-10kHz, ed una risoluzione no ad 1mA. Essi hanno una funzione di Smagnetizzazione in- tegrata con azzeramento del DC o set, che si attiva automaticamente ad ogni accensione del sensore o su comando del relè, che azzera di fatto l’errore di misura dovuto a fattori quali: presenza di campi magnetici in DC (campo magnetico terrestre, magneti permanenti, bobine in DC, …), derive in tem- peratura, urti o vibrazioni meccaniche. L’errore di misura della corrente RMS (AC+DC) è proporzionale alla corrente di linea e dipende dalla disposizione dei cavi passanti nel sonsore ed alla disposizione e distanza dei cavi esterni adiacenti. Le impostazioni di IΔn<100mA saranno infatti possibili solo me- diante centratura dei cavi e condizioni climatiche controllate (temperatura, vibrazioni, EMI) |

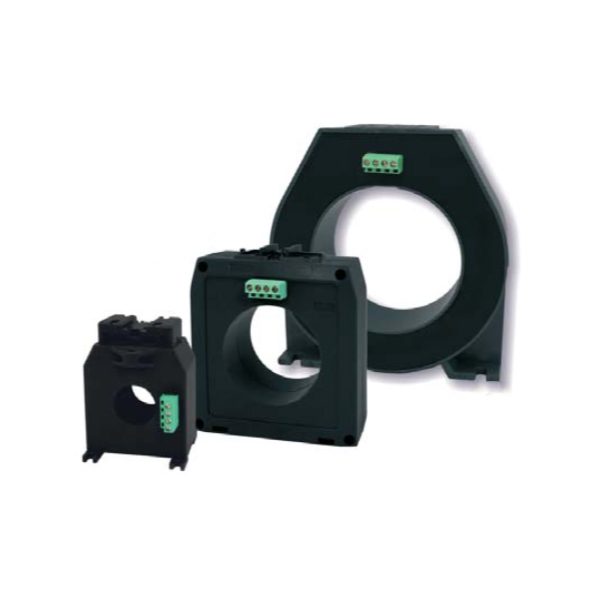

Sensori toroidali
I sensori della serie TDB sono in grado di misurare correnti alternate e correnti continue con una banda DC-10kHz, ed una risoluzione no ad 1mA. Essi hanno una funzione di Smagnetizzazione in- tegrata con azzeramento del DC o set, che si attiva automaticamente ad ogni accensione del sensore o su comando del relè, che azzera di fatto l’errore di misura dovuto a fattori quali: presenza di campi magnetici in DC (campo magnetico terrestre, magneti permanenti, bobine in DC, …), derive in tem- peratura, urti o vibrazioni meccaniche. L’errore di misura della corrente RMS (AC+DC) è proporzionale alla corrente di linea e dipende dalla disposizione dei cavi passanti nel sonsore ed alla disposizione e distanza dei cavi esterni adiacenti. Le impostazioni di IΔn<100mA saranno infatti possibili solo me- diante centratura dei cavi e condizioni climatiche controllate (temperatura, vibrazioni, EMI)
