Timer elettronici zoccolati

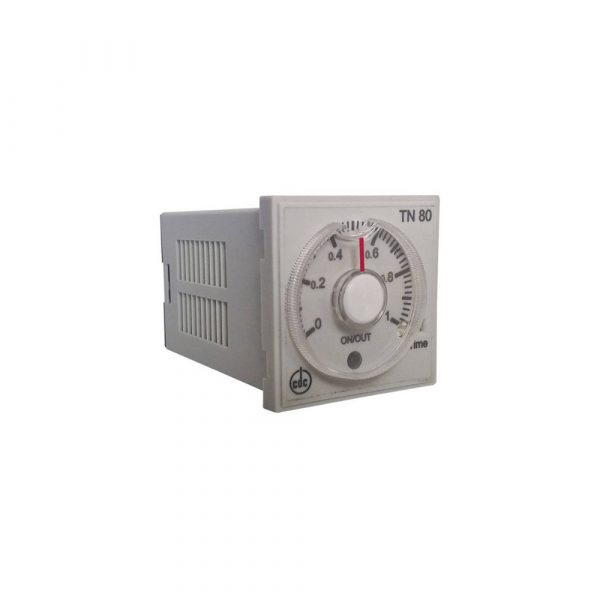

TN80

(approfondisci ->>)

Timer multiscala, multitensione, monofunzione da incasso

Timer elettronico 39×39 ad impostazione analogica. Multiscala, monofunzione, multitensione. Tramite il selettore rotativo frontale, e’ possibile selezionare uno dei 10 tempi di fondo scala disponibili. Il led segnala la presenza della tensione e il conteggio del tempo (lampeggiante)*. Disponibile in versione a 1 (sch. 814, 815 e 741) o 2 contatti (sch.749). Zoccolato octal è adatto al montaggio da pannello (con zoccolo AZ58) e da retro quadro (con zoccolo AZ68 e clips AZ81).

Il montaggio della mostrina Kit 3948 permette l’utilizzo del TN 80 come timer 48×48.

*A fine tempo il led è sempre acceso.

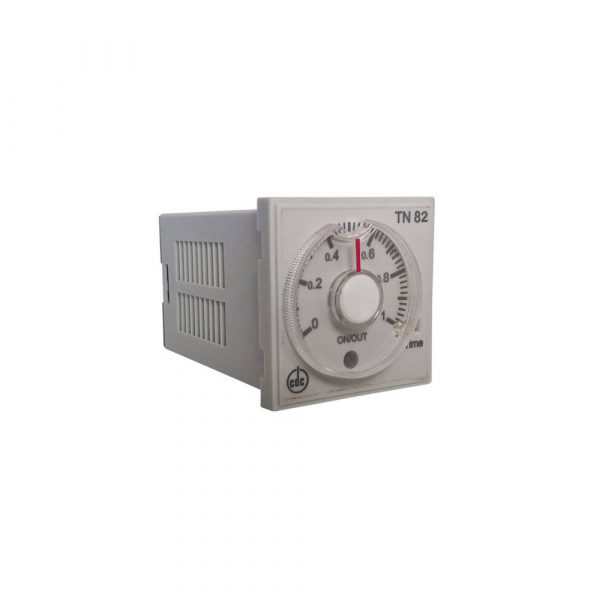

TN82

Timer multiscala, multitensione, multifunzione da incasso

Timer elettronico 39×39 ad impostazione analogica. Multiscala, multifunzione, multitensione. Tramite il selettore rotativo frontale , è possibile selezionare uno dei 10 tempi di fondo scala disponibili. Tramite il selettore laterale è possibile impostare una delle 10 funzioni disponibili. Il led segnala la presenza della tensione e il conteggio del tempo (lampeggiante)*. Zoccolato octal è disponibile in versione a 1 contatto (sc. 815) o 2 contatti (sc. 749). Il TN82 può essere montato : da pannello (con zoccolo AZ58); da retro quadro (con zoccolo AZ68 e clips AZ81 ); come timer 48×48 con la mostrina frontale Kit 3948.

*A fine tempo il led è sempre acceso.

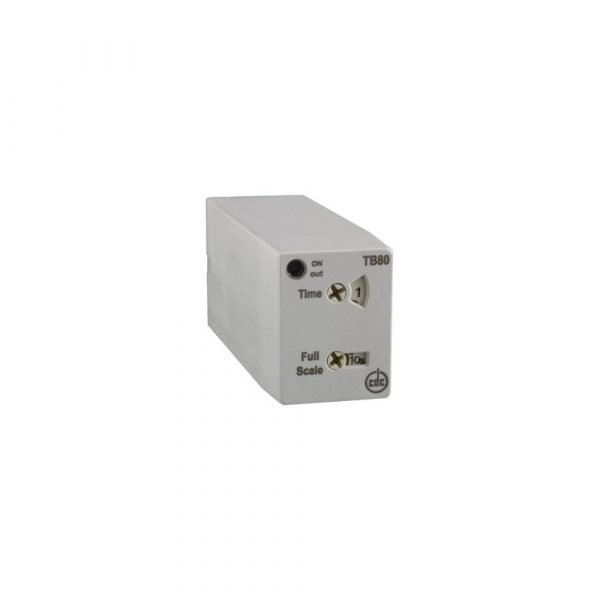

TB80

(approfondisci ->>)

Timer multiscala, multifunzione, multitensione

Timer elettronico miniaturizzato 22×29. Multifunzione, multiscala, multitensione.  Uscita : 1 relè a 4 contatti. Tramite il preselettore rotativo presente sul frontale si può scegliere uno dei 10 tempi di fondo scala disponibili. Tramite il preselettore rotativo laterale si può scegliere una delle 10 funzioni disponibili. Inoltre, tramite il trimmer frontale, si può variare il tempo impostato. I collegamenti elettrici sono disponibili tramite l’uso di uno zoccolo per relè a 4 contatti (Az24).

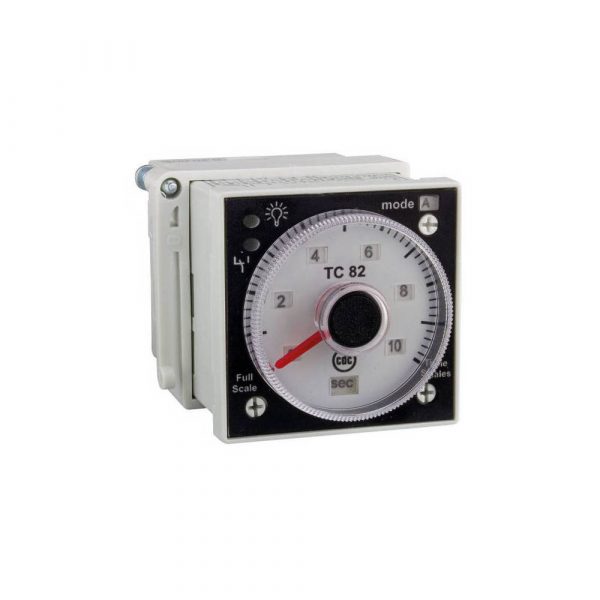

TC82

Timer multiscala, multitensione, multifunzione da incasso

Timer elettronico digitale 48×48 con impostazione analogica e lettura diretta del tempo impostato. Multiscala , multifunzione, multitensione. Tramite i preselettori rotativi frontali, e’ possibile impostare:

  • una delle 6 funzioni disponibili
  • uno dei 16 tempi di fondo scala disponibili

Tramite la manopola e’ possibile impostare il tempo desiderato. Due led segnalano la presenza dell’alimentazione e l’eccitazione del rele’ AR2 +temporizzazione. Zoccolato Octal è adatto al montaggio da pannello (con zoccolo AZ58) e da retro quadro (con zoccolo AZ68 e clipsAZ81).

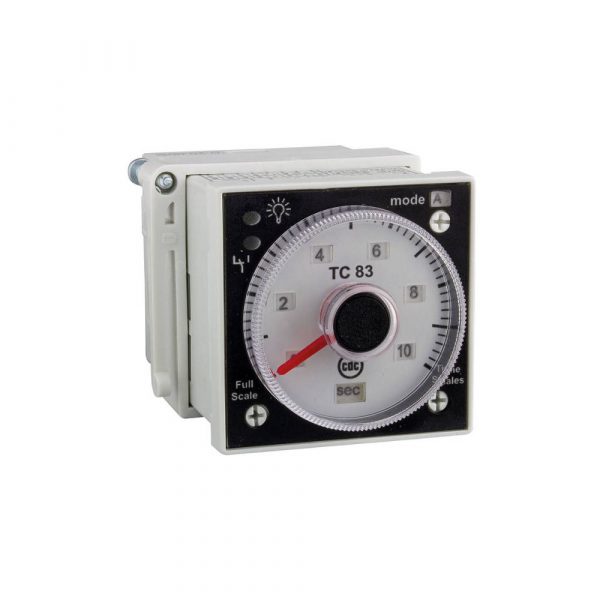

TC83

Timer multiscala, multitensione, multifunzione da incasso

Timer elettronico digitale 48×48 con impostazione analogica e lettura diretta del tempo impostato. Multiscala, multifunzione, multitensione , 1 relè a 2 contatti con comandi di start, stop, reset. Tramite i preselettori rotativi frontali, e’ possibile impostare :
a) la funzione desiderata (6 disponibili)
b) il tempo di fondo scala (16 disponibili).
Tramite la manopola e’ possibile variare il tempo impostato. Due led segnalano la presenza dell’alimentazione e
l’eccitazione del relè. Zoccolato Undecal è adatto al montaggio da pannello (con zoccoloAZ511) e da retro
quadro (con zoccolo AZ611 ). Comandi start-stop-reset.

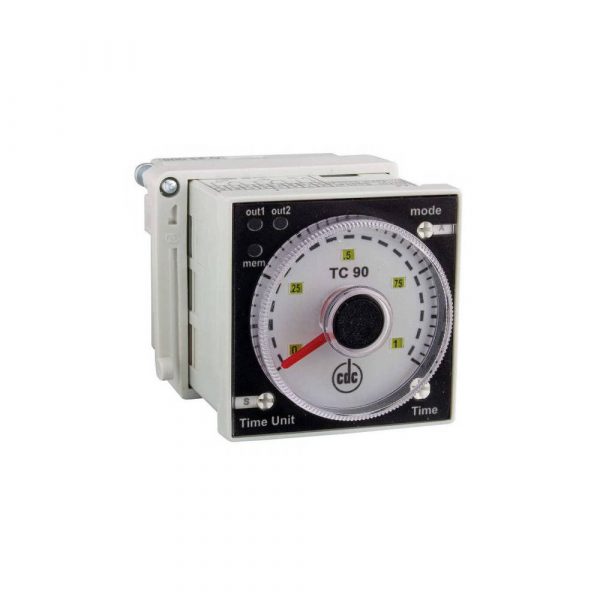

TC90

Timer multiscala, multitensione, multifunzione da incasso

Timer elettronico digitale 48×48 con impostazione analogica e lettura diretta del tempo trascorso e residuo tramite corona di led. Il frontale retroilluminato indica la scala selezionata.

Tramite i selettori rotativi presenti sul frontale si possono scegliere:

  • una tra le 10 funzioni disponibili
  • uno dei 30 tempi di fondo scala disponibili

Inoltre tramite la manopola si può impostare in modo preciso il tempo selezionato. Tramite i minidip presenti sul lato dello strumento è possibile impostare:

  • il funzionamento del relè AR1 (istantaneo o con funzionamento uguale a AR2)
  • abilitare la memoria

I led I frontali segnalano l’attivazione della memoria e lo stato dei relè (verde memoria, rosso relè). Zoccolato Octal può essere montato da pannello (zoccoloAZ58) e da retro quadro ( zoccoloAZ68 e clipsAZ81)

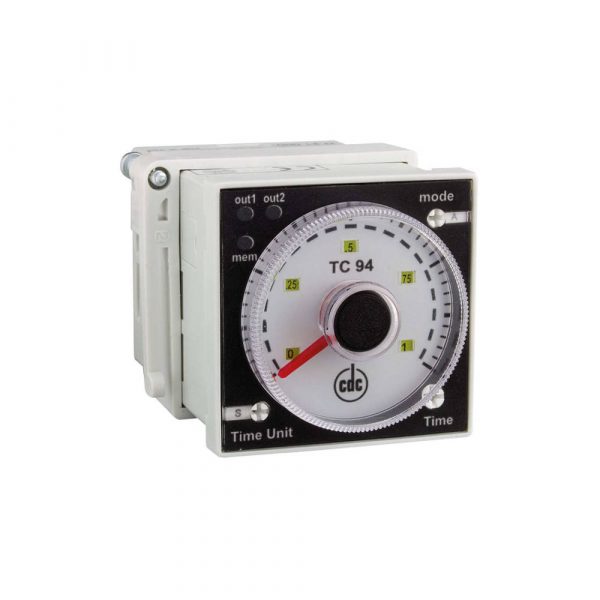

TC94

Timer multiscala, multitensione, multifunzione da incasso

Gestione digitale a microprocessore. Dimensioni 48×48. Impostazione analogica del tempo mediante manopola con comandi S, St, R. 5 fondo-scala selezionabili con selettore frontale: 1, 3, 6, 12, 24. 6 unità di tempo selezionabili con selettore frontale: s, sx10, m, mx10, h, hx10. Tempi: da 0s a 240h. Funzioni: A, C, L / M, T, Ci,  J, W, St , D / K, Sm. Visualizzazione tempo trascorso mediante barra 19 led verdi. Illuminazione scala mediante 5 led gialli.  Memoria selezionabile tramite DipSwitch. Multitensione: 24 ÷ 240 Vac/dc. Uscite: n°2 relé con contatti NO/NC, selezionabili tramite DipSwitch 1 Ist + 1 Rit oppure 2 Rit. Segnalazioni: 2 led rossi out1, out2 + 1 led verde mem. Zoccolatura: Undecal. Montaggio da pannello o da retro quadro (mediante zoccolo). Possibilità di protezione parametri frontale mediante apposita maschera. Completamente compatibile con TC93.

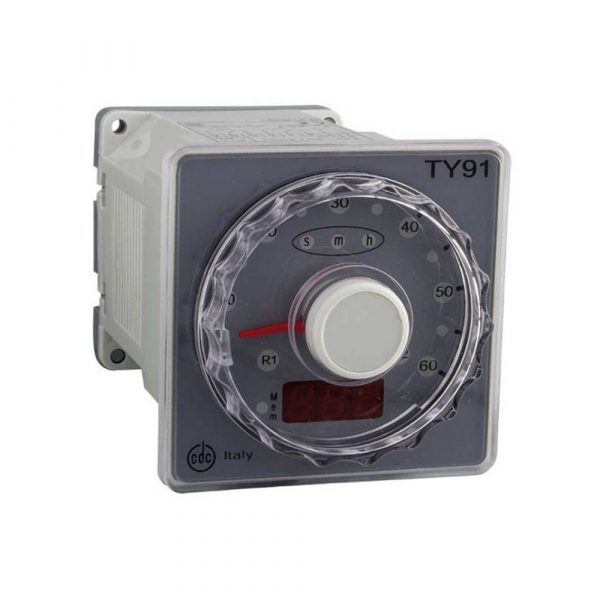

TY91

(approfondisci ->>)

Timer multiscala, monotensione, multifunzione da incasso

Timer elettronico digitale 72×72 con impostazione analogica a lettura diretta. Visualizzazione del tempo tramite barra di led e display a 3 cifre (led a sette segmenti ). Tramite i minidip montati sul lato e’ possibile scegliere:

  • lo stato dei relè con manopola sullo 0
  • uno dei 3 tempi di fondo scala disponibili
  • una delle 4 funzioni disponibili
  • abilitare la memoria (attiva solo durante il conteggio)
  • abilitare il buzzer di fine tempo

Inoltre , tramite la manopola, si può impostare in modo preciso il tempo voluto. I led frontali i segnalano: lo stato dei relè, l’unità di tempo e l’abilitazione della memoria I collegamenti elettrici sono disponibili tramite l’uso uno
zoccolo Octal (Az38).

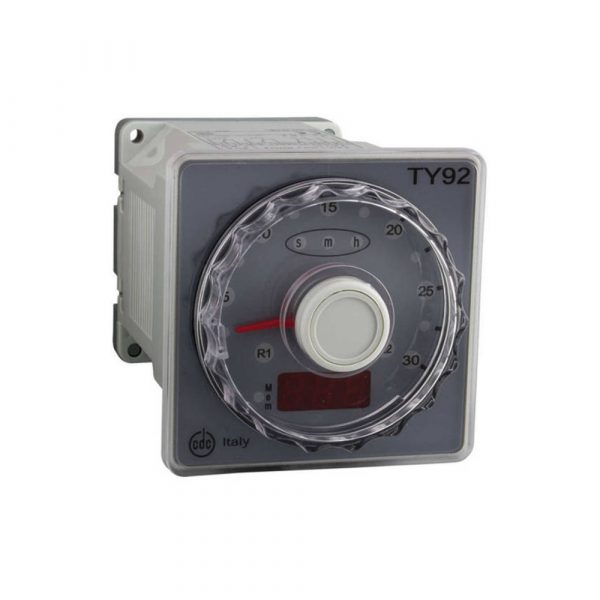

TY92

(approfondisci ->>)

Timer multiscala, multifunzione

Timer elettronico digitale 72×72 con impostazione analogica a lettura diretta. Visualizzazione del tempo tramite barra di led e display a 3 cifre (led a sette segmenti). Tramite i minidip laterali è possibile scegliere:

  • lo stato dei relè con manopola sullo 0
  • uno dei 3 tempi di fondo scala disponibili
  • una delle 4 funzioni disponibili (con comandi: Start, Reset)
  • abilitare la memoria (attiva solo durante il conteggio)
  • abilitare il buzzer di fine tempo

Inoltre , tramite la manopola, si puo’ impostare in modo preciso il tempo voluto. I led frontali segnalano: lo stato dei relè, l’unità di tempo e l’abilitazione della memoria. Sono presenti Comandi : Start , Reset. I collegamenti elettrici sono disponibili tramite l’uso uno zoccolo Undecal (AZ511).
