Relè e zoccoli

Gli accoppiatori a relè CONTA-CLIP, grazie alle loro prestazioni, si prestano in modo particolare per una separazione galvanica sicura oppure per la moltiplicazione dei contatti. Sia che vengano utilizzati in impianti, macchinari industriali, controllo della distribuzione dell’energia, building automation e apparecchiature di controllo dei processi, la funzione è sempre garantire lo scambio di segnali tra la periferia del processo e il sistema di controllo centrale, in modo sicuro, con assenza di potenziale

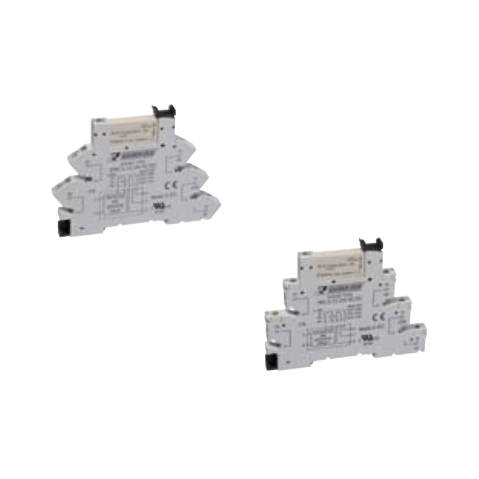

Relè Zoccolati Serie PRC

  • struttura compatta, larghezza di appena 6,2 mm e corrente permanente commutabile di 6 Ampere
  • relè e zoccoli: con zoccolo a vite e a molla autobloccante
  • disponibili con tensioni della bobina comprese tra 6 e 24 VDC e 12 e 240 VAC/DC
  • 22 versioni
  • sistema di collegamento trasversale AQI, consente di eseguire potenziali comuni sui lati della
    bobina o del contatto
  • superficie d’appoggio sugli zoccoli per il sistema di siglatura PMC BSTR 6/30 standard
  • siglatura standard o personalizzata

Relè Zoccolati Serie PRS

  • disponibili in verisone completa o componibile nelle versioni a uno, due o quattro contatti di scambio
  • zoccoli ingegnerizzati per una tensione di dimensionamento di circa 300 V e combinabili con relè con campi di tensione della bobina compesi tra 12 e 220 V DC e 12 e 230 V AC con i relativi indicatori di stato
  • leva di tenuta/sgancio
  • corrente permanente commutabile nelle versioni a uno e a due contatti di scambio da 12 a 8 Ampere, a quattro contatti di scambio 6 Ampere
  • Negli zoccoli a 2 e 4 contatti tipo PRS…G con separazione lato bobina e lato contatto

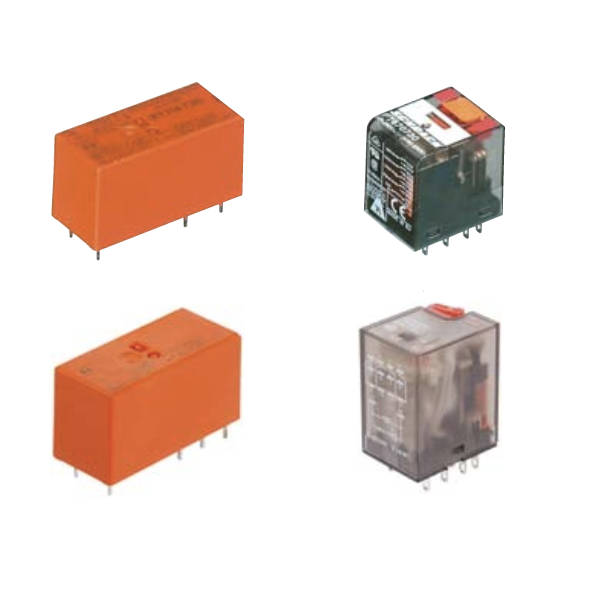

Relè elettromeccanico CO

  • 1 contatto 12A: 12 V DC, 24 V DC, 24 V AC, 60 V DC, 110 V DC, 115 V AC, 230 V AC
  • 2 contatti 8A: 12 V DC, 24 V DC, 24 V AC, 48 V DC, 60 V DC, 110 V DC, 115 V AC, 230 V AC
  • 4 contatti 6A: 12 V DC, 12 V AC, 24 V DC, 24 V AC, 48 V DC, 60 V DC, 110 V DC, 115 V AC, 230 V AC
  • Led: 12 V DC, 12 V AC, 24 V DC, 24 V AC, 48 V DC, 60 V DC, 110 V DC, 115 V AC, 230 V AC

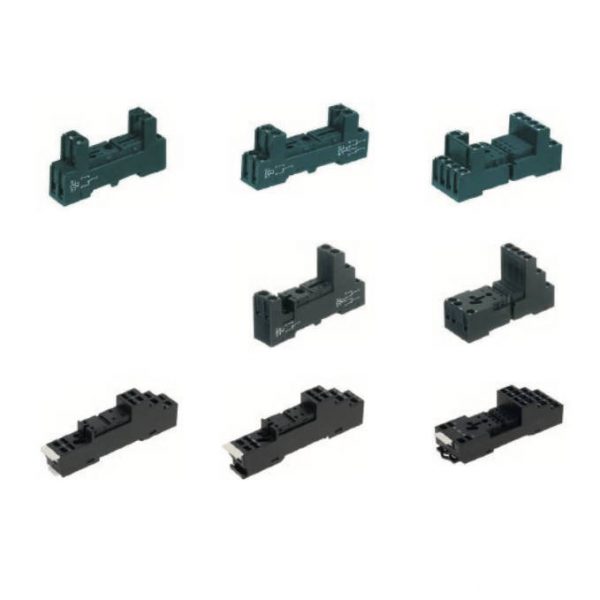

Zoccoli relè

  • 1 contatto: versione standard a vite, versione standard a molla
  • 2 contatti: versione standard a vite, versione contatti su unico lato, versione standard a molla
  • 4 contatti: versione standard a vite, versione contatti su unico lato, versione standard a molla

Estrattore

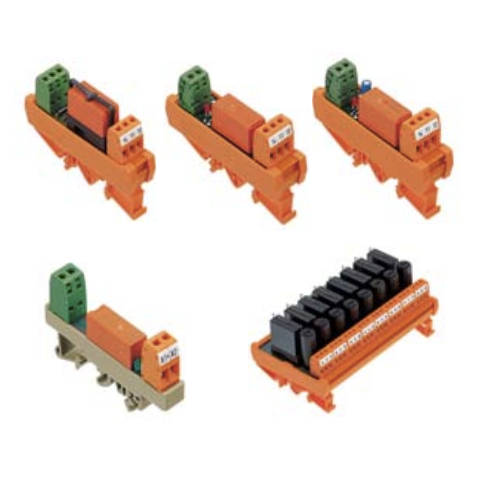

Moduli relè RM e RIM

  • interfacce a relè con realizzate direttamente sul circuito stampato, i comuni positivo, negativo oppure neutro
  • collegamenti sui relè con morsetti a vite, connettori a Flet o SUB-D
  • disponibili diversi campi di tensione della bobina nelle versioni con relè saldati o innestabili con o senza indicatori di stato
  • moduli a due, quattro, otto e sedici relè
  • versioni RIMS con interruttore nel circuito di entrata della bobina per una commutazione manuale, OFF, automatica
  • moduli RIMF con portafusibile 5 x 20 nel circuito di uscita del contatto
