IB6, prese con dispositivo di blocco per uso terziario e industriale

Design moderno e maggiore spazio per il cablaggio

  • versioni 16A, 32A (compatta) e 63A
  • polarità 2P+C, 3P+C, 3P+N+C
  • disponibili con base portafusibili
  • grado di protezione IP66 (secondo EN 60529)
  • Custodie e frutti in materiale isolante termoplastico autoestinguente
  • Guarnizioni in poliuretano espanso
  • Morsetti con viti in acciaio zincato imperdibili allo svitamento mediante ritenzione nella sede
  • Alveoli della presa autocentranti in ottone con molla di pressione in acciaio zincato
  • Viti di assemblaggio della calotta in acciaio inossidabile

Nuovo design di prodotto

Il nuovo design moderno e gli innovativi vantaggi tecnici rendono la IB6 ideale per installazioni industriali, terziarie e per ambienti fieristici. La nuova presa si inserisce facilmente nei luoghi in cui anche l’estetica gioca un ruolo importante.

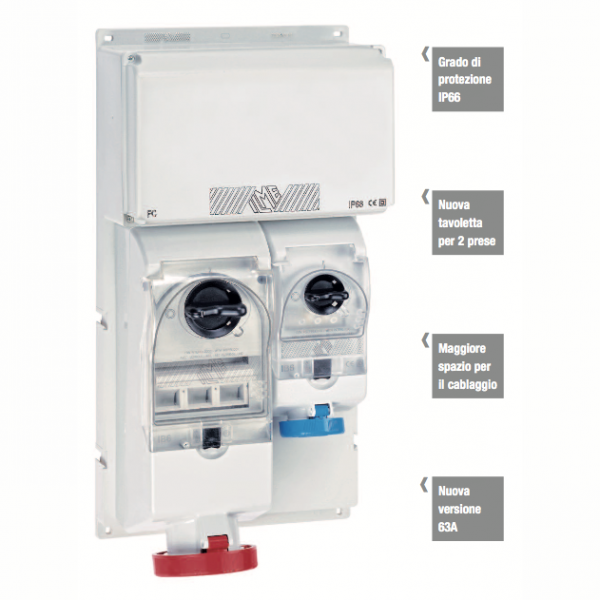

Le novità della gamma IB6

La gamma IB6 offre un maggiore spazio per il cablaggio sia nella presa sia nel vano per la derivazione o per gli apparecchi modulari della nuova tavoletta. La nuova tavoletta permette l’alloggiamento di due prese e vano per derivazione o per apparecchi modulari (185 mm di altezza). L’IB6 garantisce una maggiore protezione a polvere e acqua rispetto alla precedente versione, grazie al grado di protezione IP66. All’esterno dell’involucro non è presente nessun elemento metallico.

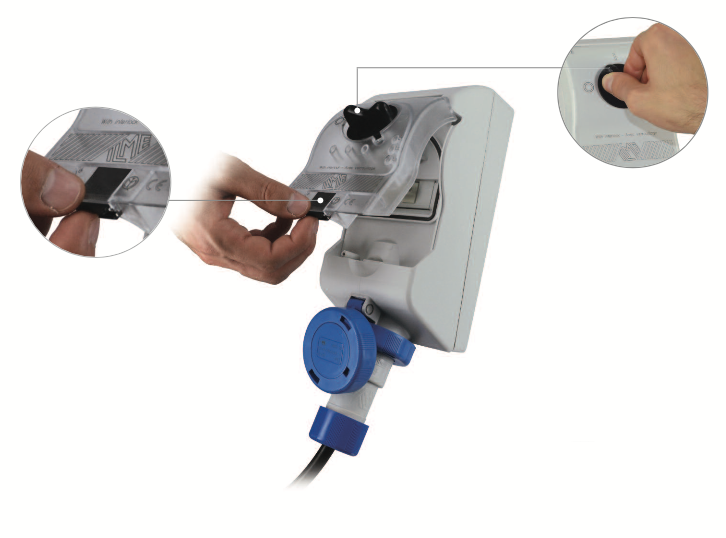

Manopola ergonomica

per una rotazione sicura ed efficace, lucchettabile sia in posizione di interruttore di manovra-sezionatore aperto sia in posizione di interruttore chiuso.

Pulizia rapida e agevole

grazie all’assenza di parti che favoriscono il ristagno dello sporco.

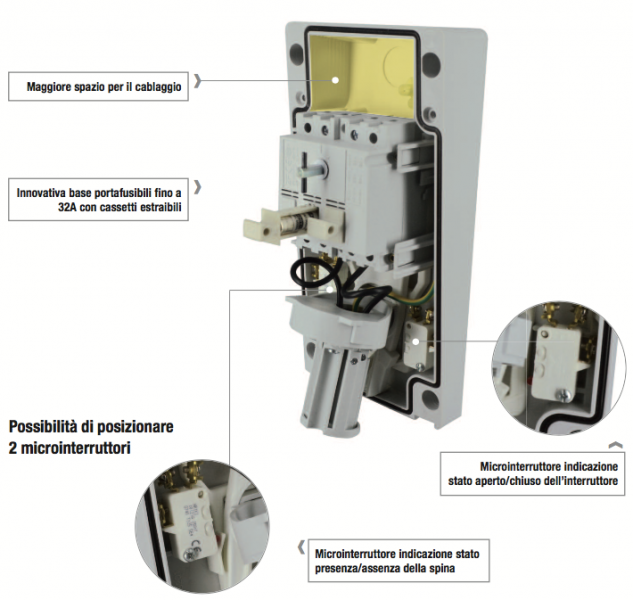

Nuovo vano portafusibili

versioni 16A, 32A e 63A con o senza base portafusibili

La presa da 16A ha le stesse dimensioni e gli stessi punti di fissaggio della precedente versione IB5. La presa da 32A mantiene gli interassi della versione 16A, diversamente dalla serie IB5 che utilizzava le dimensioni della presa 63A.

microinterruttori e spie

L’IB6 prevede la possibilità di posizionare due microinterruttori: uno di indicazione stato aperto/chiuso dell’interruttore; l’altro di indicazione stato assenza/presenza spina. A richiesta è fornibile la versione IB6L con spie luminose di indicazione 16A e 32A, di intervento fusibile e di circuito aperto.


Estensione fornitura (fornibili a richiesta):

  • tavolette di supporto,
  • cassette di smistamento,
  • cassette porta dispositivi modulari,
  • quadretti semplici e quadretti con vano porta-dispositivi modulari,
  • raccordi di unione, pressacavi, etc.
  • microinterruttori di segnalazione,
  • vite antimanomissione dello sportello,
  • lucchetto per manopola interruttore.
