Leva V-TYPE IP67: rigidità di tenuta e semplicità di movimento
|
|
Leva V-TYPE IP67: rigidità di tenuta e semplicità di movimento
- leva che agisce in verticale sul perno, rendendo l’attrito pressochè nullo
- realizzata integralmente in acciaio inossidabile
- dente di ritegno sul perno per impedire lo sfilamento accidentale della leva
- migliore resistenza agli urti e al contatto con oli, sostanze aggressive o temperature elevate grazie all’assenza di elementi in plastica
- adatta alle applicazioni in presenza di vibrazioni grazie alla sua rigidità dovuta all’assenza di molle
- minimo ingombro dimensionale delle leve, nella fase di chiusura
- indicata per applicazioni in cui il peso del cavo tende ad aprire le leve di tipo elastico
L’innovativa leva V-TYPE ha un movimento di chiusura verticale e garantisce un grado di protezione IP66/IP67 (secondo EN 60529) a connettore completo e accoppiato con custodie mobili ILME standard di alluminio (senza adattatore metallico) con piolini ricavati di fusione.
L’elevato grado di protezione raggiunto non è dovuto a guarnizioni speciali o particolari agganci di chiusura.
Le flange di fissaggio non variano rispetto alle alternative versioni classiche. Sarà quindi possibile utilizzare la nuova custodia in alternativa alla versione classica senza perdere l’intercambiabilità con precedenti applicazioni o dover variare ingombri, spazi, flange o posizioni di fissaggio.
Rigidità di tenuta dopo la chiusura e semplicità del movimento sono le caratteristiche primarie che solo ILME è riuscita a coniugare in un’unica leva.
|
Nuovo movimento di chiusura basato su due elementi incernieratiLa nuova leva V-TYPE si affianca al tipo classico con molle e rullino (serie CLASS) o alle versioni isolanti (serie T-TYPE) e forma l’offerta più completa e adattabile alle specifiche esigenze di ogni cliente, facendo di ILME la prima azienda a proporre differenti leve per ogni esigenza. Si differenzia da tutte le altre leve presenti sul mercato per la concezione del movimento di chiusura che si basa su 2 elementi incernierati tra loro e successivamente imperniati sulla custodia. Sfruttando il loro moto composito è possibile, con un primo movimento rotatorio, portare la leva sopra il perno della custodia da bloccare, e quindi premerla verso il basso per far scattare la chiusura. Indicata per le applicazioni in cui il peso del cavo tende ad aprire le leve di tipo elastico, ad esempio con connettori installati verticalmente e uscita cavi verso il basso. Intercambiabile con i modelli equivalenti con molle e rullino, consente una facile ed economica gestione del magazzino e massima versatilità di impiego. |
Nuovo movimento di chiusura basato su due elementi incernierati
La nuova leva V-TYPE si affianca al tipo classico con molle e rullino (serie CLASS) o alle versioni isolanti (serie T-TYPE) e forma l’offerta più completa e adattabile alle specifiche esigenze di ogni cliente, facendo di ILME la prima azienda a proporre differenti leve per ogni esigenza.
Si differenzia da tutte le altre leve presenti sul mercato per la concezione del movimento di chiusura che si basa su 2 elementi incernierati tra loro e successivamente imperniati sulla custodia.

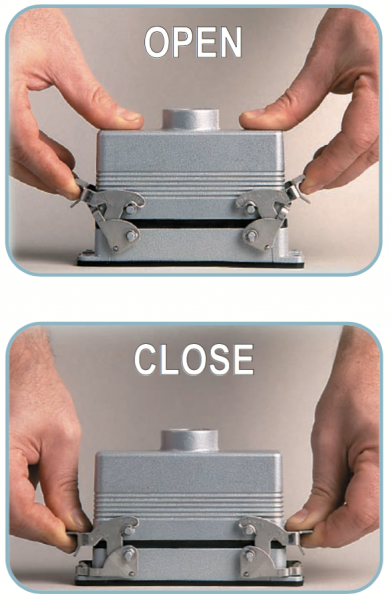

Sfruttando il loro moto composito è possibile, con un primo movimento rotatorio, portare la leva sopra il perno della custodia da bloccare, e quindi premerla verso il basso per far scattare la chiusura.
Indicata per le applicazioni in cui il peso del cavo tende ad aprire le leve di tipo elastico, ad esempio con connettori installati verticalmente e uscita cavi verso il basso.
Intercambiabile con i modelli equivalenti con molle e rullino, consente una facile ed economica gestione del magazzino e massima versatilità di impiego.
