Più alte e più larghe rispetto a qualsiasi versione standard
|
|
Più alte e più larghe rispetto a qualsiasi versione standard
- ampia custodia scomponibile
- più uscite e più spazio per i cavi
- facilità di cablaggio e d’ispezione
- alloggiamento per schede elettroniche
- ampie dimensioni appositamente studiate per offrire un adeguato spazio di alloggiamento dei conduttori
- larghezza maggiore
- altezza aumentata
- vano di cablaggio completamente accessibile per l’assemblaggio, con uno spazio triplo rispetto a quello delle custodie standard
- particolarmente adatte per i frutti modulari della serie MIXO
- realizzate in lega di alluminio pressofusa, con verniciatura a forno con polvere epossipoliestere e piolini pressofusi
- Grado di protezione IP66
Maggiore spazio per l’alloggiamento dei conduttori
Le ampie dimensioni di queste innovative custodie sono state appositamente studiate per offrire un adeguato spazio di alloggiamento dei conduttori. Il vano di cablaggio, ora completamente accessibile per l’assemblaggio (il frutto connettore risiede tutto nella semicustodia inferiore), offre uno spazio triplo rispetto a quello delle custodie standard. Sono così resi possibili ad esempio più ampi raggi di curvatura dei cavi o dei tubi. Grazie a questa importante caratteristica progettuale, le nuove custodie BIG sono particolarmente adatte ad accogliere i frutti modulari della serie MIXO che, con la loro offerta di versatilità e personalizzazione, richiedono alloggiamenti adeguati e spesso passaggi cavi multipli. Ogni frutto, differenziato nell’impiego di correnti elettriche di potenza o segnale, di pneumatiche, di fibre ottiche, di reti Ethernet, potrà così avere la specifica derivazione. Si può ricondurre ad un unico ampio connettore quanto prima richiedeva di essere realizzato con due connettori. Particolare attenzione è stata posta al numero e alle dimensioni dei passaggi cavi. il foro filettato è realizzato in differenti diametri passo metrico secondo CEI EN 60423, per dispositivi di ingresso cavi secondo EN 50262, con possibilità di orientamento verticale o orizzontale.
Caratteristiche dei materiali impiegati nella serie CB e MB:
- in lega di alluminio pressofusa
- verniciatura a forno con polvere epossipoliestere
- piolini pressofusi
|
Design accuratoLa larghezza delle nuove custodie è maggiore rispetto alle versioni sinora realizzate: 66 mm rispetto a 43 mm delle custodie standard. L’altezza delle nuove custodie è stata aumentata rispettivamente a 100 mm per le taglie “44.27” e “57.27” (versioni standard in esecuzione “alta” 70 e 72 mm), e a 110 mm per le taglie “77.27” e “104.27” (versioni standard in esecuzione “alta” 76 mm). |

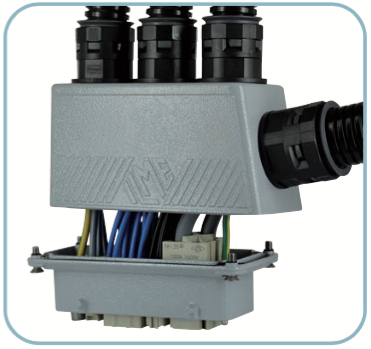

Design accurato
La larghezza delle nuove custodie è maggiore rispetto alle versioni sinora realizzate: 66 mm rispetto a 43 mm delle custodie standard.
L’altezza delle nuove custodie è stata aumentata rispettivamente a 100 mm per le taglie “44.27” e “57.27” (versioni standard in esecuzione “alta” 70 e 72 mm), e a 110 mm per le taglie “77.27” e “104.27” (versioni standard in esecuzione “alta” 76 mm).
SemplicitàLa possibilità di dividere in due parti la custodia semplifica l’operazione di installazione del frutto. È inoltre possibile cablare il frutto e inserirlo in una successiva fase nella semicustodia inferiore (esclusa versione 6 poli) |
|

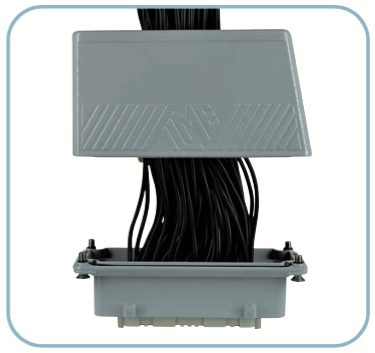

Semplicità
La possibilità di dividere in due parti la custodia semplifica l’operazione di installazione del frutto.
È inoltre possibile cablare il frutto e inserirlo in una successiva fase nella semicustodia inferiore (esclusa versione 6 poli)
|
Applicabili componenti di comando e segnalazioneTutte e cinque le pareti della semicustodia superiore sono infatti state previste di spessore elevato, per consentirne la foratura e la filettatura anche multipla. Le custodie BIG offrono dunque la possibilità di applicare – mediante opportune forature – pulsanti, selettori, interruttori, luci di segnalazione. È così reso possibile, ad esempio, attivare delle alimentazioni o circuiti di segnalazione, anche dopo aver accoppiato il connettore. |

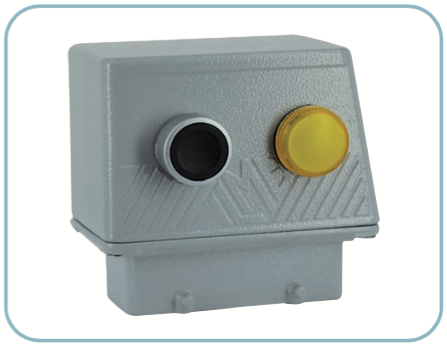

Applicabili componenti di comando e segnalazione
Tutte e cinque le pareti della semicustodia superiore sono infatti state previste di spessore elevato, per consentirne la foratura e la filettatura anche multipla.
Le custodie BIG offrono dunque la possibilità di applicare – mediante opportune forature – pulsanti, selettori, interruttori, luci di segnalazione. È così reso possibile, ad esempio, attivare delle alimentazioni o circuiti di segnalazione, anche dopo aver accoppiato il connettore.
Installazione facilitataLe operazioni di installazione delle nuove custodie sono semplici e veloci. Non sono richiesti speciali accessori, utensili o costose operazioni aggiuntive. |
|

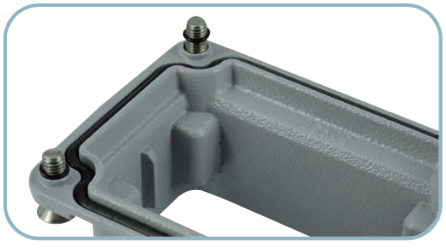

Installazione facilitata
Le operazioni di installazione delle nuove custodie sono semplici e veloci. Non sono richiesti speciali accessori, utensili o costose operazioni aggiuntive.
|
Vano per schede elettronicheÈ possibile alloggiare delle schede elettroniche sul fondo delle custodie con uscita orizzontale. |

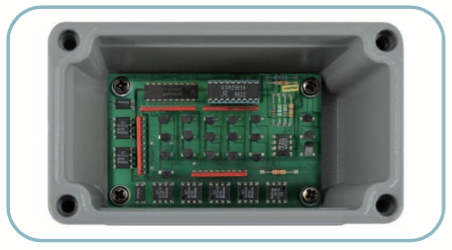

Vano per schede elettroniche
È possibile alloggiare delle schede elettroniche sul fondo delle custodie con uscita orizzontale.
Maggiore protezioneÈ inoltre possibile fissare un morsetto di terra, per la protezione da contatti indiretti, sul fondo della semicustodia superiore. |
|
Maggiore protezione
È inoltre possibile fissare un morsetto di terra, per la protezione da contatti indiretti, sul fondo della semicustodia superiore.
