Morsetti per cavi schermati SAB/SSAB: un modo pratico, semplice e rapido per tutte le schermature di cavi e la relativa messa a terra
|
|
Morsetti per cavi schermati SAB/SSAB: un modo pratico, semplice e rapido per tutte le schermature di cavi e la relativa messa a terra
- Montaggio semplice
- Ampia superficie
- Contatto sicuro
- Semplice fissaggio
- Semplicità di utilizzo

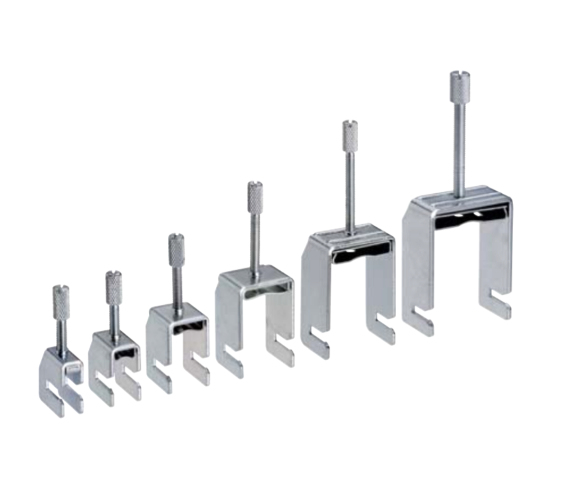

- Serraggio senza bisogno di utensili grazie alla vite a testa zigrinata (SSAB)

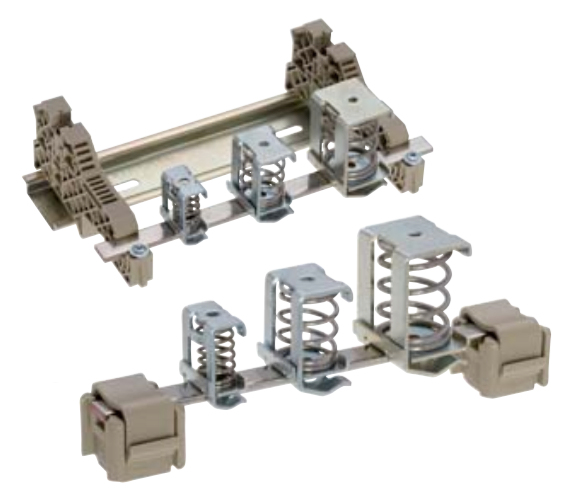

- Montaggio rapido diretto o su barra 10×3 (SAB)
- I diversi diametri dei cavi vengono compensati mediante un comportamento elastico della molla (SAB)

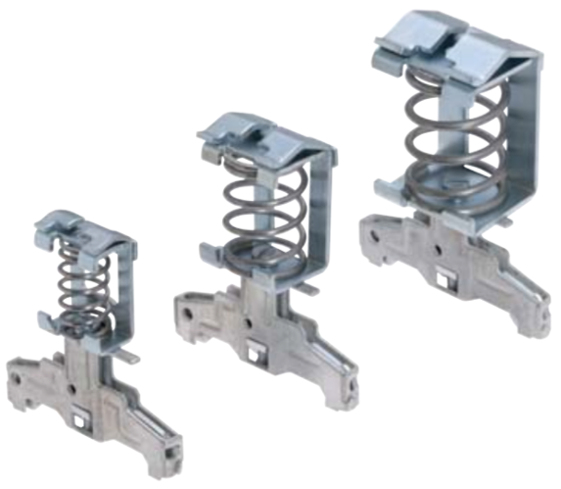

- Montaggio rapido su guida Din (SAB guida DIN)
- I diversi diametri dei cavi vengono compensati mediante un comportamento elastico della molla (SAB per guida DIN)
Immunità ai disturbi elettromagnetici
Nell’industria di processo e nell’automazione viene richiesta un’elevata immunità da disturbi elettromagnetici. Quest’ultima rappresenta un fattore determinante in presenza di dispositivi di misura, controllo e regolazione. La schermatura dei cavi e la relativa messa a terra sono quindi di fondamentale importanza nella realizzazione di sistemi immuni ai disturbi elettromagnetici.
Collegamento pratico, semplice, rapido
Un aspetto critico può infatti risiedere nel collegamento della schermatura del cavo alla messa a terra. Il collegamento deve presentare una bassa resistenza, come pure una bassa resistenza induttiva. E’ necessario garantire un collegamento pratico, semplice e rapido. I morsetti SAB/SSAB di CONTA-CLIP soddisfano questi requisiti.

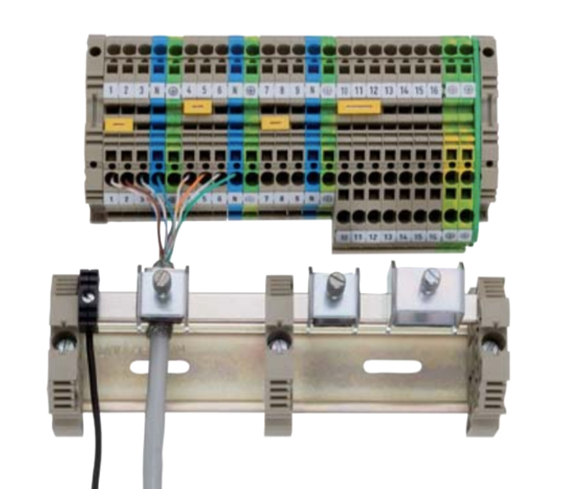

I morsetti SAB e SSAB di CONTA-CLIP sono indicati per tutte le schermature di cavi. Consentono un cablaggio EMC sicuro con un basso valore ohmico e una bassa impedenza grazie alle ampie superfici di contatto. Sono adatti anche per conduttori con un diametro da 2 a 35 mm (SAB) e da 3 a 20 mm (SSAB) e possono essere collegati senza l’uso di particolari utensili.
Disponibili anche in versione per guida DIN.
Per maggiori informazioni, visita anche la nostra pagina dedicata ai pressacavi con le soluzioni EMC e il sito ufficiale Conta-Clip
Prodotti Correllati
Sistema d’ingresso e passaggio cavi KDS Click: semplicità e rapidità di assemblaggio con il nuovo sistema modulare IP66 per ingresso e passaggio multiplo di cavi. ->>
Morsetti a vite SRK e SSL: Sicurezza e accoppiamento preciso. Compatti, con grande accesso per l’ingresso dei fili e ampio spazio di collegamento. ->>

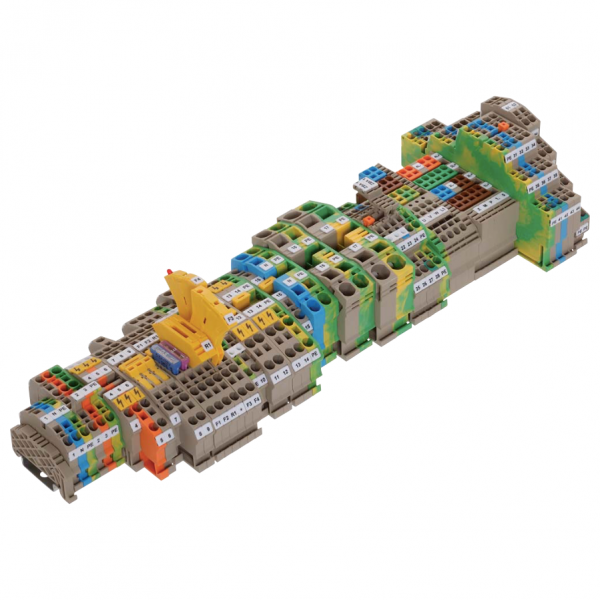

Morsetti a molla autobloccante: sistema di collegamento ZRK e ZSL, accoppiamento veloce e sicuro di conduttori rigidi e flessibili con e senza terminali. ->>
